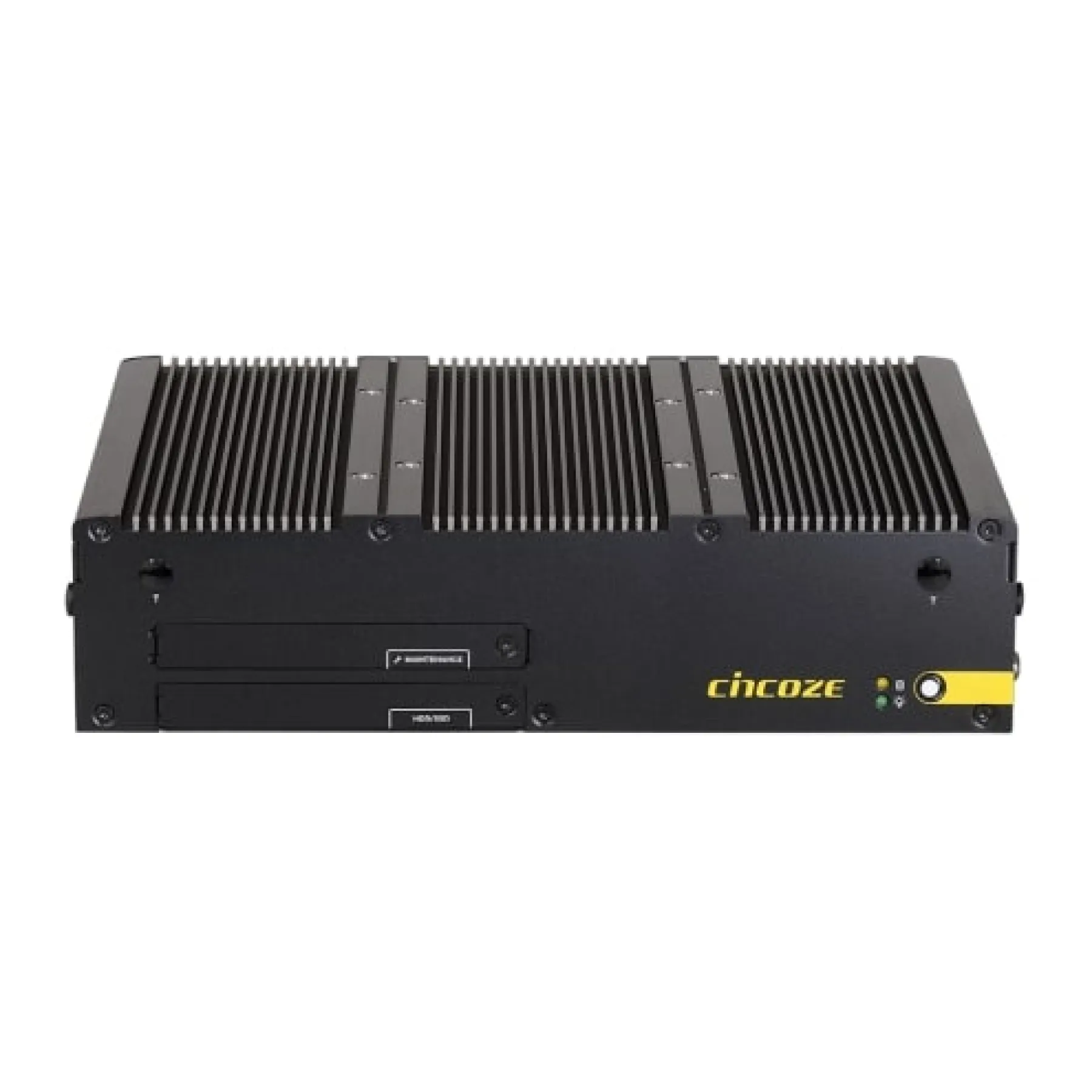

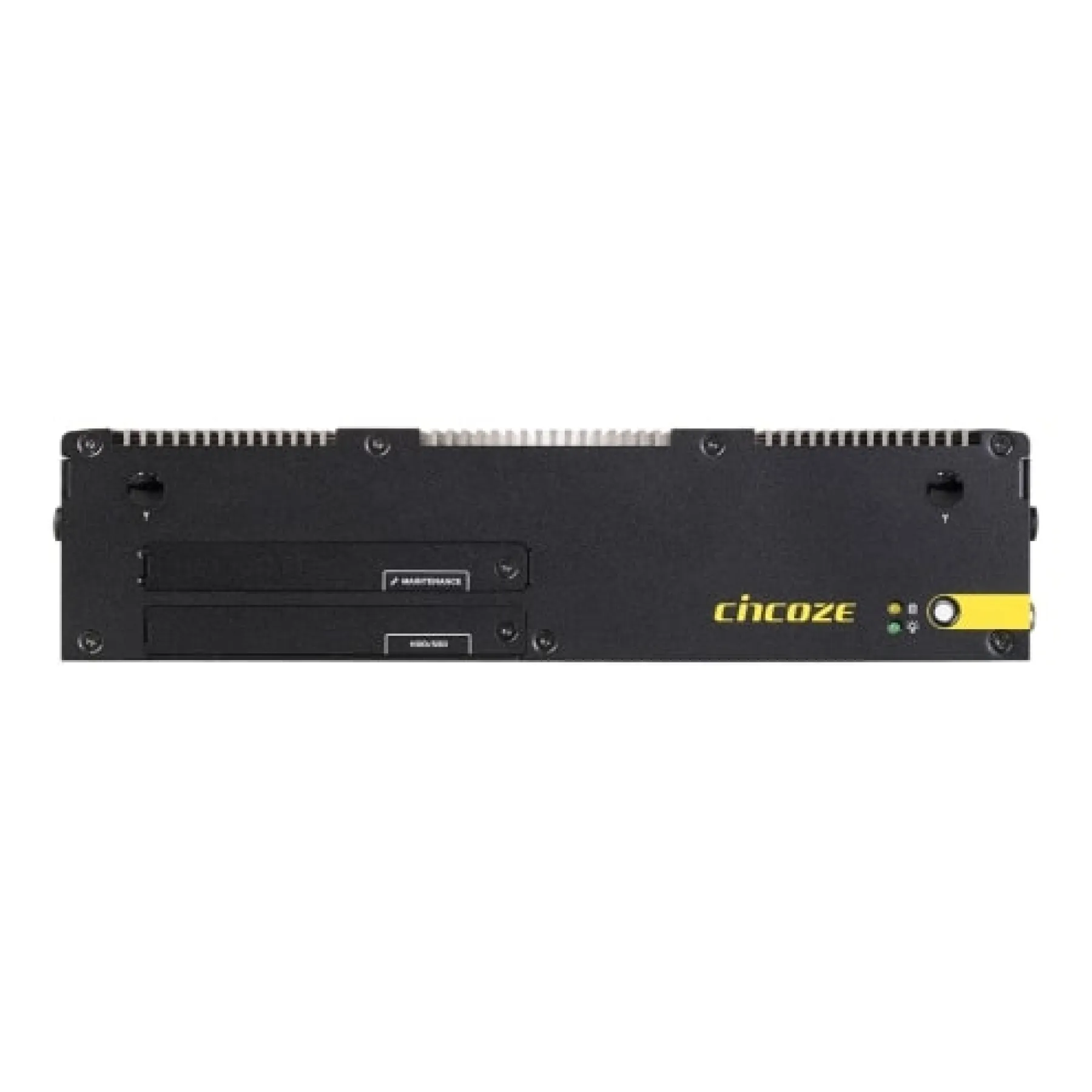

P2102E

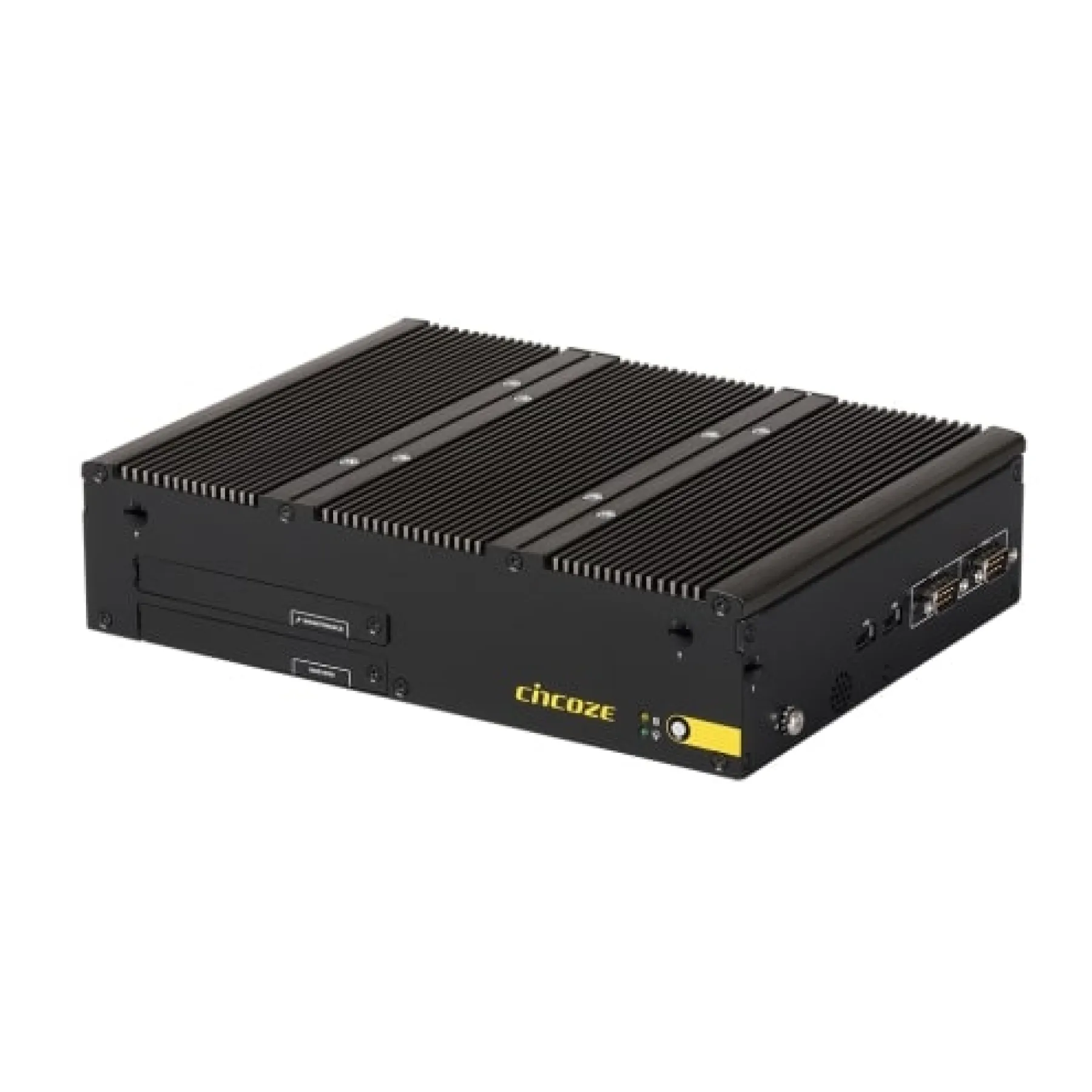

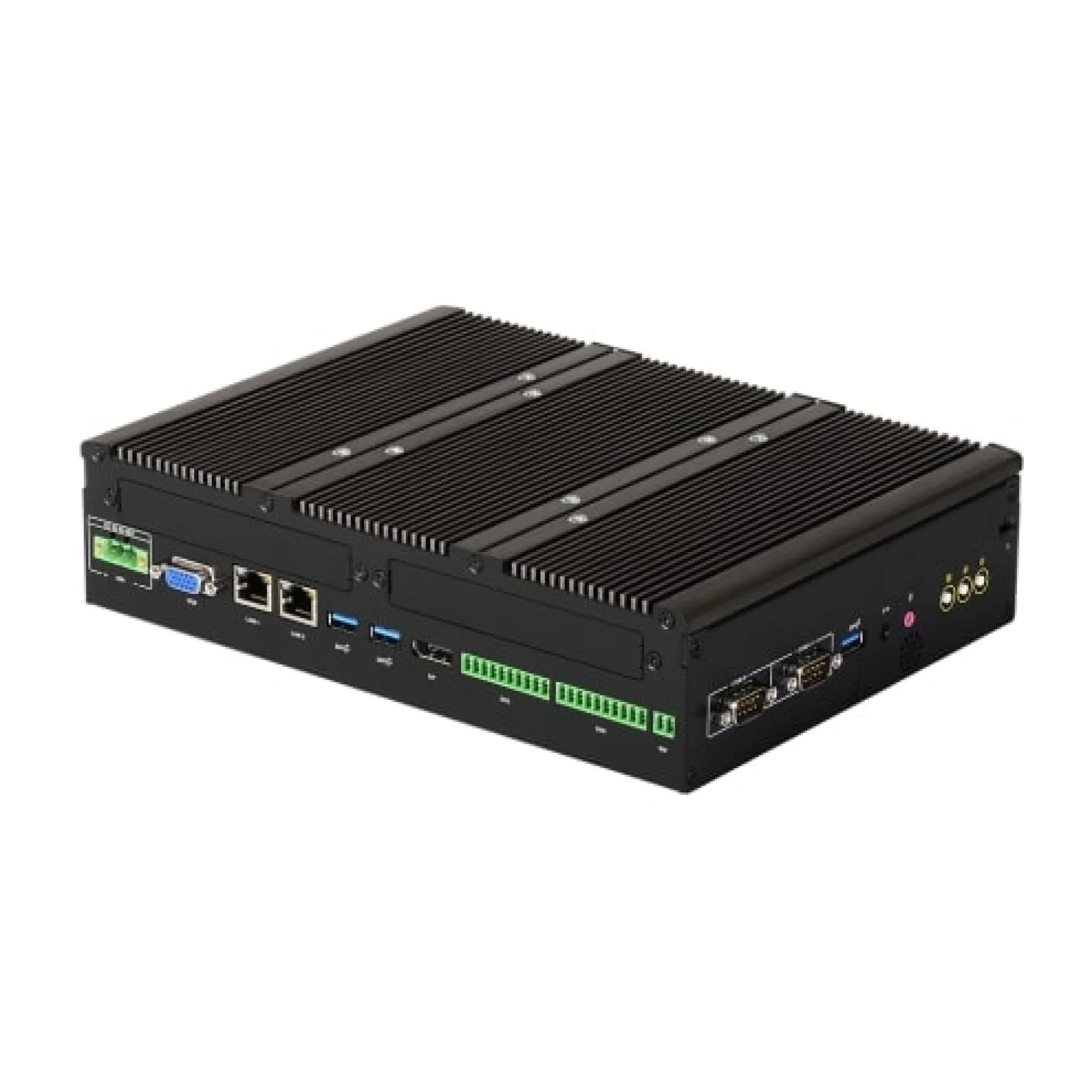

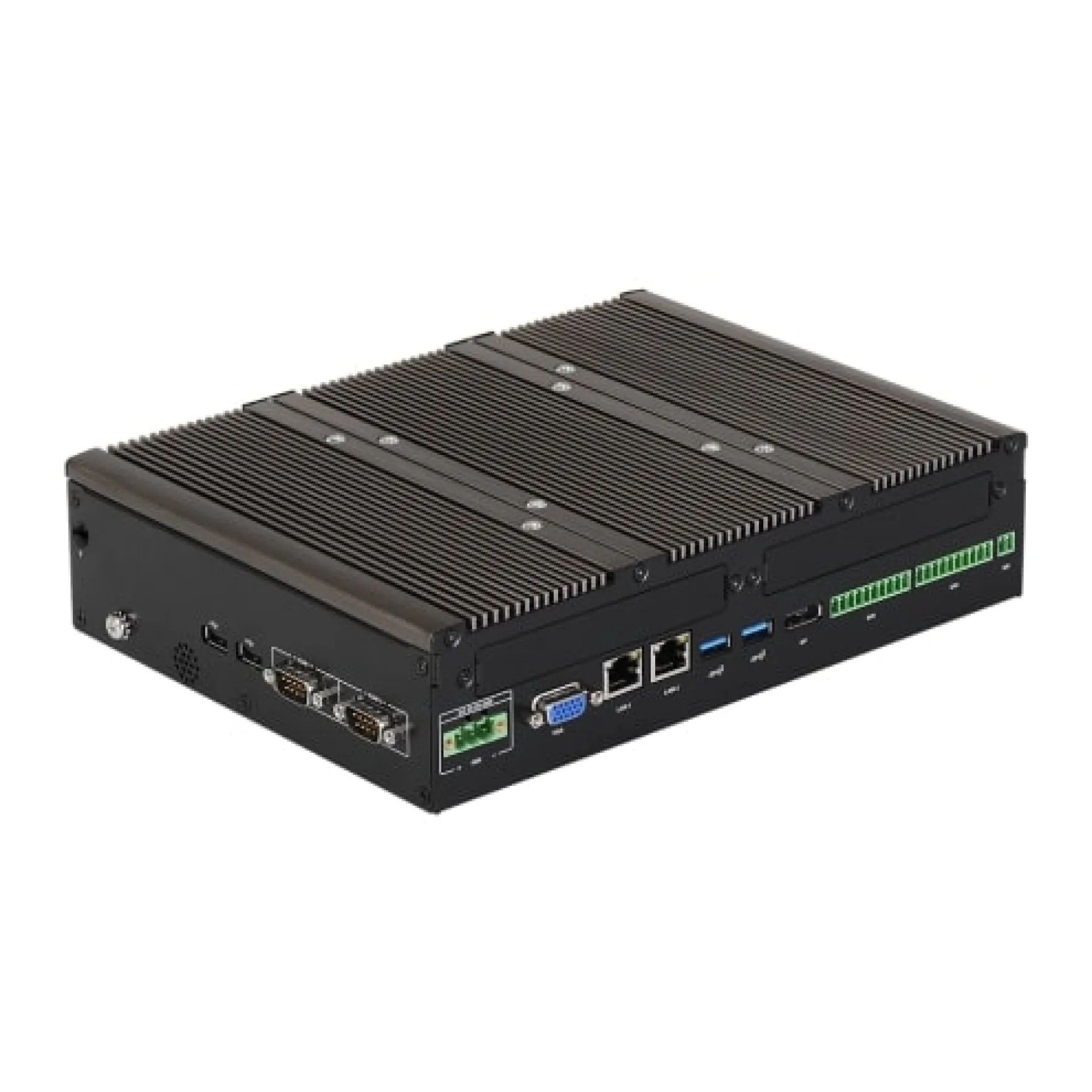

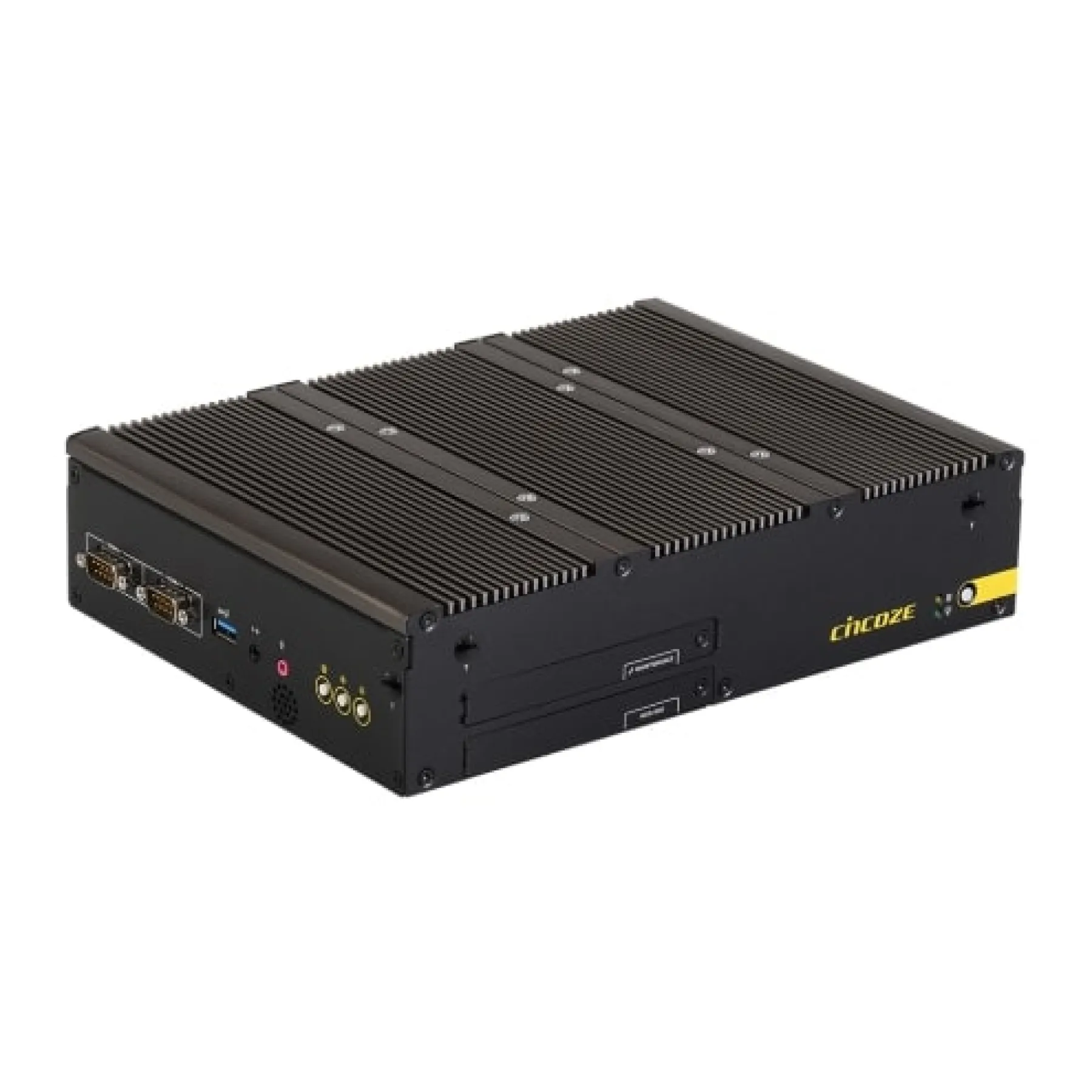

Cincoze P2102E Intel 8th Gen Fanless Embedded PC avec 16 x DIO, 5 x USB, jusqu'à 64GB

P2102E

  • Processeur Intel Core série U de 8e génération intégré
  • 2x DDR4 SO-DIMM Socket, supporte jusqu'à 2400MHz, 64GB
  • Prise en charge d'un triple affichage indépendant
  • USB 3.2 Gen 2 intégré prenant en charge jusqu'à 10Gbps
  • Prise pour clé M.2 E pour module sans fil ou module Intel CRF
  • Prise en charge de la fonction de détection d'allumage (IGN) (avec le module CFM en option)
  • Prise en charge de la fonction 2x PoE+ (avec module CFM en option)
  • 1x PCI ou 1x PCIe Slot pour l'expansion des cartes d'extension : Longueur max. Longueur 180mm incluant le support (avec carte riser en option)
  • Prise en charge de la technologie CDS pour les PC à panneau convertible
  • Deux haut-parleurs internes de 2W intégrés

Configuration des modules optionnels

En utilisant l'interface du module CMI/CFM/MEC Cincoze pour l'extension des fonctions, vous pouvez ajouter des E/S supplémentaires au système sans utiliser aucune des interfaces d'extension standard du système. Veuillez sélectionner l'une des options ci-dessous.

Service de personnalisation

Nous pouvons configurer cet appareil pour vous selon vos spécifications exactes. Pour que nous puissions vous fournir le meilleur service possible, veuillez nous faire part de votre projet si vous avez besoin de ce service.

-
+

Détails

Le P2102E est un ordinateur embarqué extensible équipé d'un processeur Intel Core U de 8ème génération qui permet d'augmenter les performances informatiques de 84% pour un TDP de 15 watts, comparé à la 6ème génération de la série Intel Core U. Pour permettre une réactivité plus rapide et gérer facilement les tâches multiples, l'ordinateur est équipé de deux sockets DDR4 2400 SODIMM pouvant accueillir jusqu'à 64 Go de mémoire. Doté d'une carte graphique Intel UHD 620, le P2102E prend en charge trois écrans indépendants (CDS/VGA/DisplayPort) et peut lire des vidéos 4K UHD en toute fluidité via DisplayPort. Pour les besoins d'extension, l'ordinateur dispose d'une carte PCI/PCIe x4, d'une clé M.2 2230 E et de deux mini-expansions PCIe pleine taille qui permettent d'installer diverses cartes d'extension pour augmenter les fonctions souhaitées. De plus, le P2102E supporte la technologie CFM (Control Function Module) qui permet d'installer des modules CFM optionnels pour augmenter les fonctions d'alimentation par Ethernet et de détection d'allumage de l'alimentation selon les applications spécifiques de l'utilisateur. Doté d'une protection industrielle rigoureuse, d'une conception sans ventilateur ni cavalier, d'une température de fonctionnement étendue (-40°C à +70°C), d'une large gamme d'entrées d'alimentation en courant continu (9~48 VDC), d'une tolérance élevée aux vibrations et aux chocs (5/50 Grms), le P2102E est adapté aux environnements difficiles et aux applications industrielles critiques. De plus, grâce à la technologie brevetée Convertible Display System (CDS) de Cincoze, le P2102E est compatible avec les modules d'affichage CDS et peut être facilement converti en un panel PC industriel de différentes tailles au choix.

Informations Sur Les Commandes

Modèles disponibles
Numéro de modèle Description du produit
P2102E-i5-R10 ordinateur embarqué quadricœur Intel Core i5-8365UE de 8e génération avec technologie CDS
P2102E-i3-R10 ordinateur embarqué à double cœur Intel Core i3-8145UE de 8e génération avec technologie CDS

Liste de contrôle de l'emballage
P2002E
√ Système embarqué P2102 x 1
√ DVD des pilotes d'utilitaires x 1
√ Coussin thermique (pour le bloc thermique du CPU) x 1
√ Jeu de vis x 5
√ Connecteur du bornier d'alimentation x 1
√ Kit de montage mural / CDS x 1
√ Connecteur du bornier d'alimentation à distance x 1
√ Kit de montage sur rail DIN x 1
√ Connecteur du bloc terminal DIO x 2
√ Kit d'installation de carte PCI / PCIe x 1

Modules et accessoires en option
Modèle No. Description
CFM-IGN101 Module CFM avec fonction de contrôle de la détection de l'allumage de puissance, détection de tension 12V/24V sélectionnable
CFM-PoE05 Module CFM avec fonction de contrôle PoE, port individuel 25,5 W
RC-E4-02 Carte Riser avec 1 emplacement PCIe x4 pour P2102E
RC-PI-02 Carte Riser avec 1x emplacement PCI pour P2102E
MEC-COM-M212-TDB9/UB1203 Module Mini-PCIe avec 2 ports RS-232, 1 câble DB9 fin / 1 support universel avec 2 découpes DB9 pour P2102E
MEC-COM-M334-TDB9/2xUB1203 Module Mini-PCIe avec 4x ports RS-232/422/485, 2x câble DB9 fin / 2x support universel avec chacun 2x découpe DB9 pour P2102E
MEC-USB-M102-30/UB1214 Module Mini-PCIe avec 2x ports USB 3.0, 1x câble 30cm / 1x support universel avec 2x découpe USB pour P2102E
MEC-LAN-M102-30/UB1211 Module Mini-PCIe avec 2 ports LAN, 2 câbles de 30cm / 1 support universel avec 2 découpes RJ45 pour P2102E
GST60A12-CIN1 Adaptateur AC/DC 12V 5A 60W, GST60A12-CIN, large temp (-30°C ~ +70°C), niveau VI
GST120A24-CIN Adaptateur AC/DC 24V 5A 120W, GST120A24-CIN, large temp (-30°C ~ +70°C), niveau VI
GST220A24-CIN Adaptateur AC/DC 24V 9.2A 220W avec fiche à 3 broches au pas de 5.0mm, avec TUBES, niveau VI
SL2-SL3 Cordon d'alimentation US 2 têtes, type US B vers IEC C13, SVT 18AWG/3C Noir 1.8M SL-2+SL-3
SL6-SL3 EU Cordon d'alimentation à 2 têtes, type EU G vers IEC C13, H05VV-F 0.75mm2/3G Noir 1.8M SL-6+SL-3
QP026-SL3 UK Cordon d'alimentation à 2 têtes, type UK I vers IEC C13, H05VV-F 0.75mm2/3G Noir 1.8M QP026+SL-3

Téléchargements

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

Nom du modèle P2102E
Système de processeur Processeurs intégrés 8th Intel Core U (Whiskey Lake) - Intel Core i5-8365UE Quad Core Processor (6M Cache, jusqu'à 4.10 GHz) - Intel Core i3-8145UE Dual Core Processor (4M Cache, jusqu'à 3.90 GHz) - TDP : 15 W
Mémoire 2x DDR4 2400 MHz 260 broches SO-DIMM Support jusqu'à 64 Go (non tamponné et non ECC)
Graphique Intel UHD Graphics 620
Prise en charge de l'affichage triple indépendant (1x CDS, 1x VGA, 1x DisplayPort)
Audio Realtek ALC888-GR
Audio haute définition

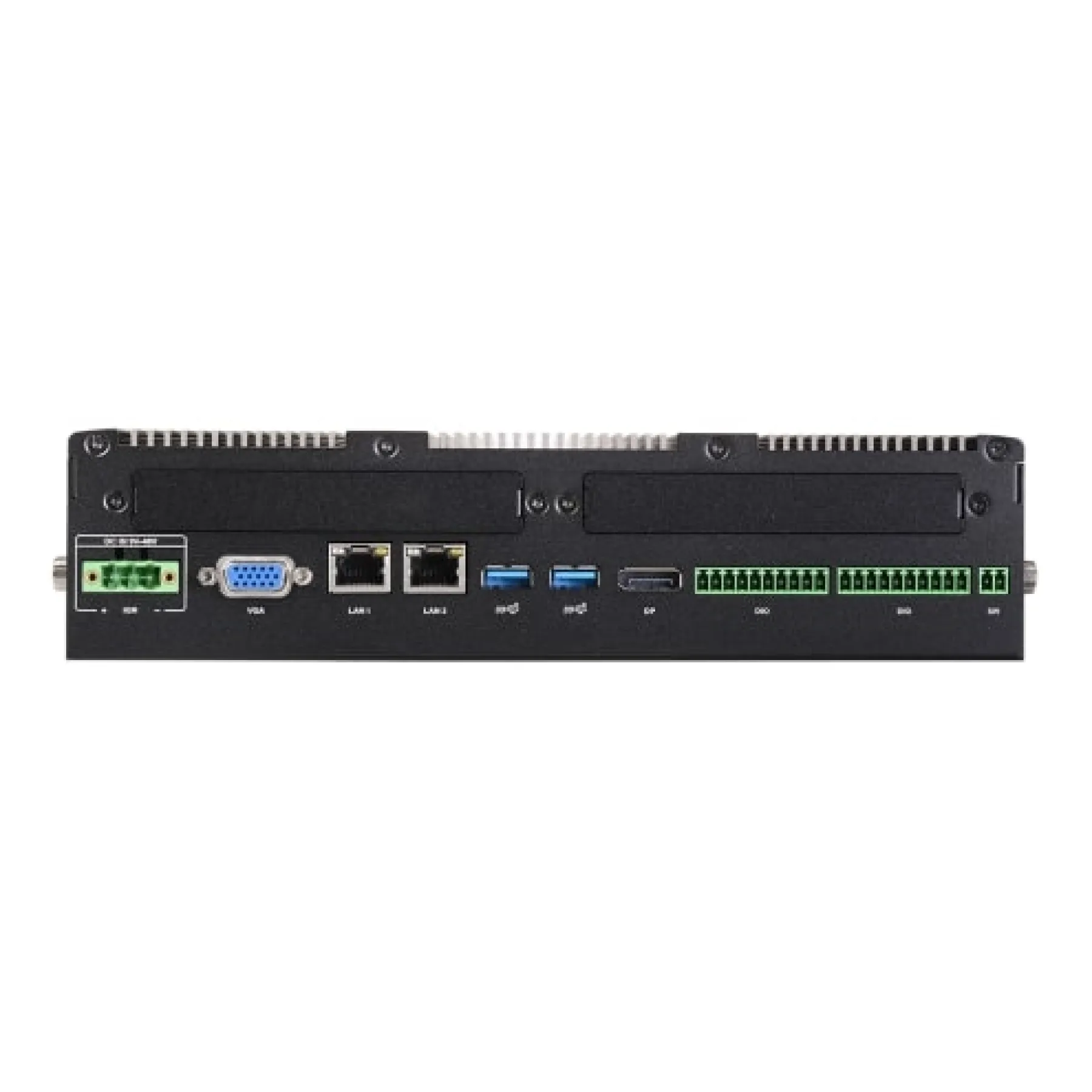

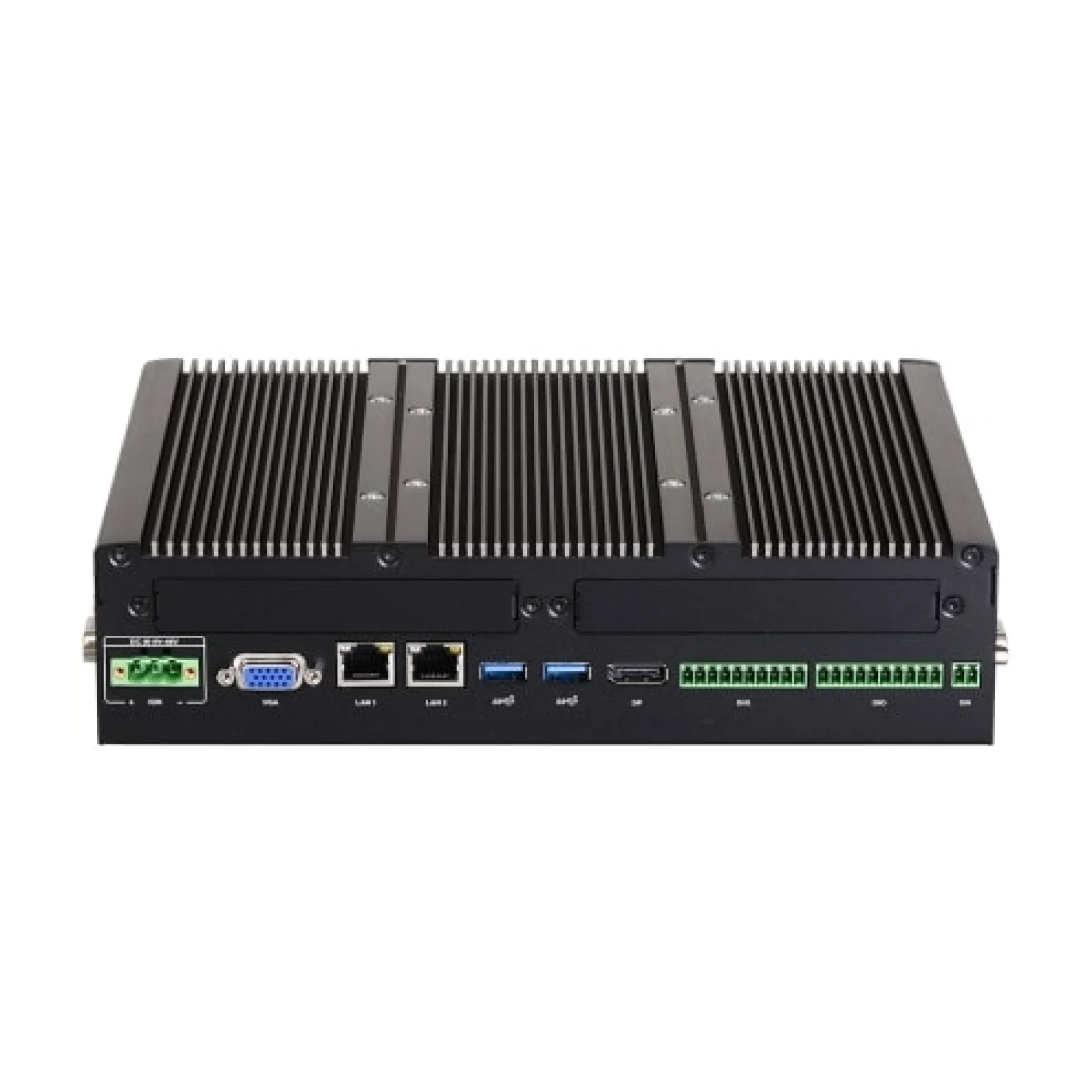

Interface E/S 1x VGA (1920 x 1200 @60Hz)
1x DisplayPort (4096 x 2304 @ 60Hz)
2x GbE LAN (support WoL, Teaming, Jumbo Frame et PXE), RJ45 - GbE1 : Intel I219LM - GbE2 : Intel I210
3x USB 3.2 Gen2 (Type A)
2x USB 2.0 (Type A)

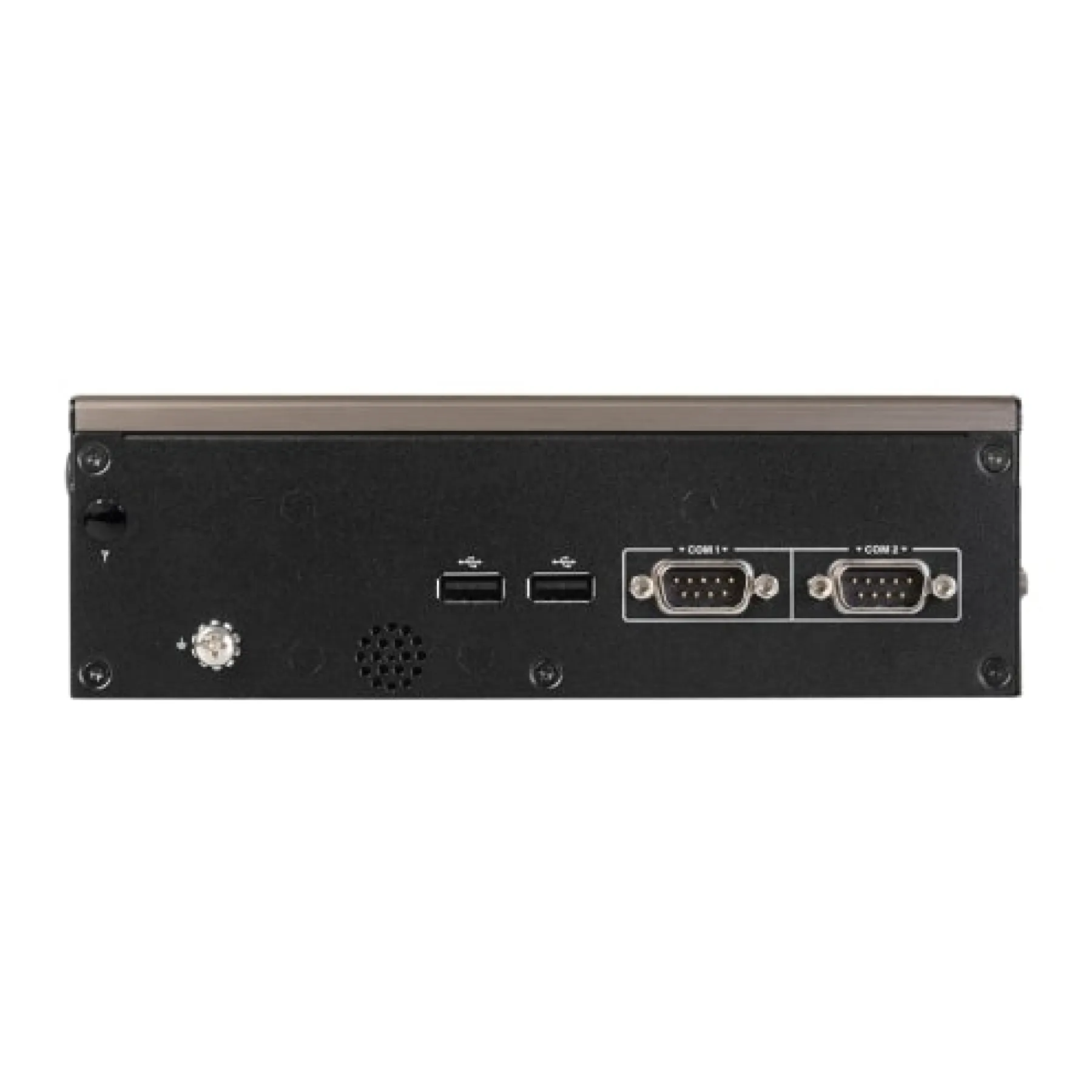

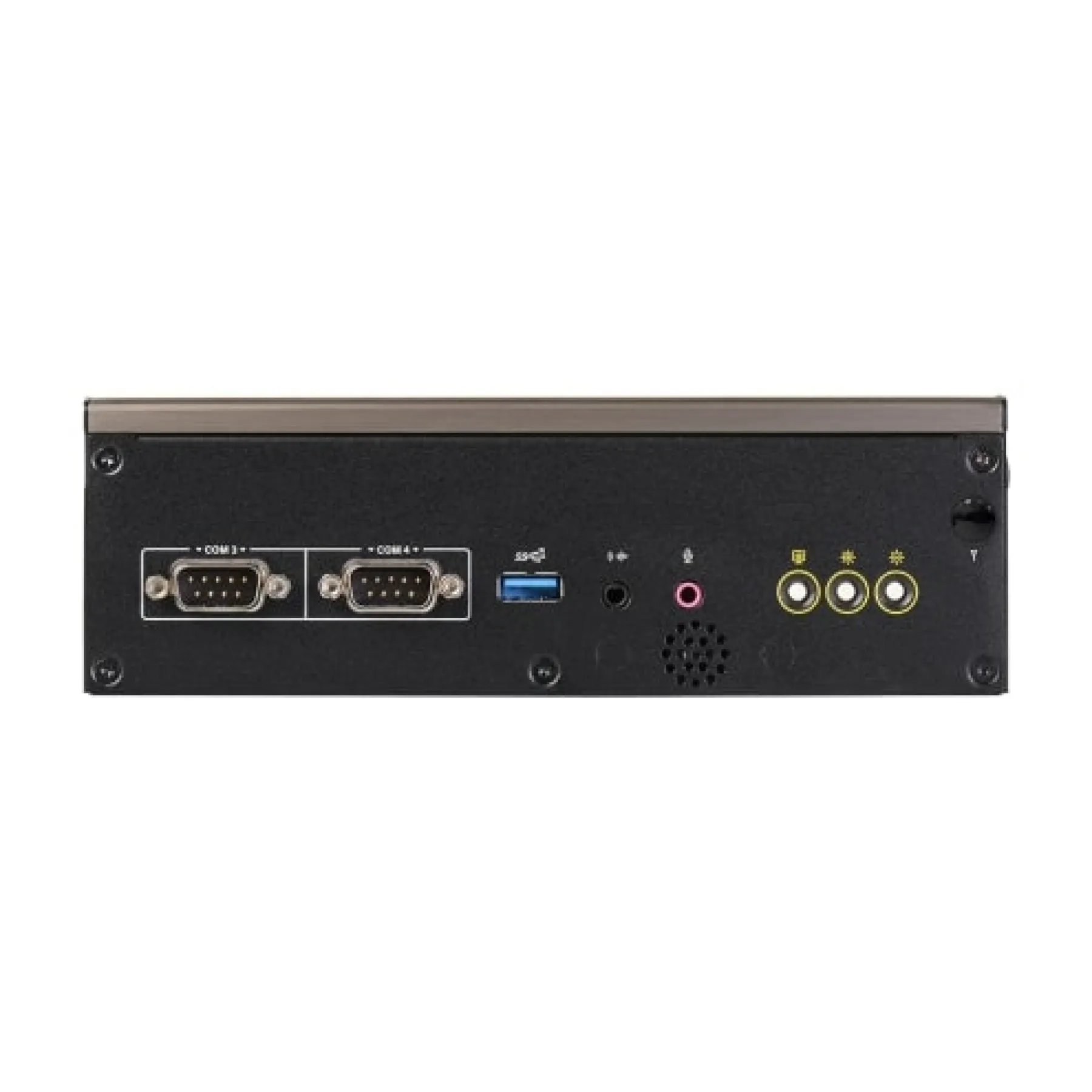

4x RS-232/422/485 avec contrôle de flux automatique (supporte 5V/12V), DB9
1x sortie haut-parleur et 1x entrée micro, prise téléphonique 3,5 mm
1x Bouton d'alimentation ATX
1x Bouton de réinitialisation
1x commutateur de mode AT/ATX
1x Bouton d'effacement du CMOS
1x Connecteur de mise sous/hors tension à distance, bornier à 2 broches
16x DIO isolés (8x DI/8x DO), bornier 20 broches
1x commutateur DIP d'allumage (12V/24V, doit fonctionner avec le module CFM)
Stockage 2x 2.5" HDD/SSD Drive Bay (SATA 3.0), supporte RAID 0/1
Extension 2 prises Mini-PCIe de taille normale
1x M.2 2230 E Key Socket pour module sans fil, supporte le module Intel CRF
2x Interface Control Function Module (CFM)
1x interface de système d'affichage convertible (CDS)
1 emplacement d'extension PCI ou 1 emplacement d'extension PCIe x4 (avec carte Riser en option)
2 supports d'E/S universels
1x Prise SIM accessible par l'avant
4x Trou d'antenne
Autres fonctions Minuterie Watchdog : programmable par logiciel, supporte 256 niveaux Réinitialisation du système
Fonction OSD : LCD On/Off, Brightness Up, Brightness Down
SuperCap intégré pour la batterie CMOS Fonctionnement sans entretien
Haut-parleur interne AMP 2W + 2W
Prise en charge de la technologie de redémarrage instantané (0,2 seconde)
Exigences en matière d'alimentation Prise en charge du mode d'alimentation AT/ATX
Tension d'entrée 9~48VDC
1x bornier à 3 broches
Adaptateur d'alimentation (en option) : AC/DC 12V/5A 60W ou AC/DC 24V/5A 120W
Caractéristiques physiques Dimensions (LxPxH, mm) : 254.5 x 190 x 61 mm
Poids : 2,7 kg
Construction : Aluminium extrudé et métal résistant

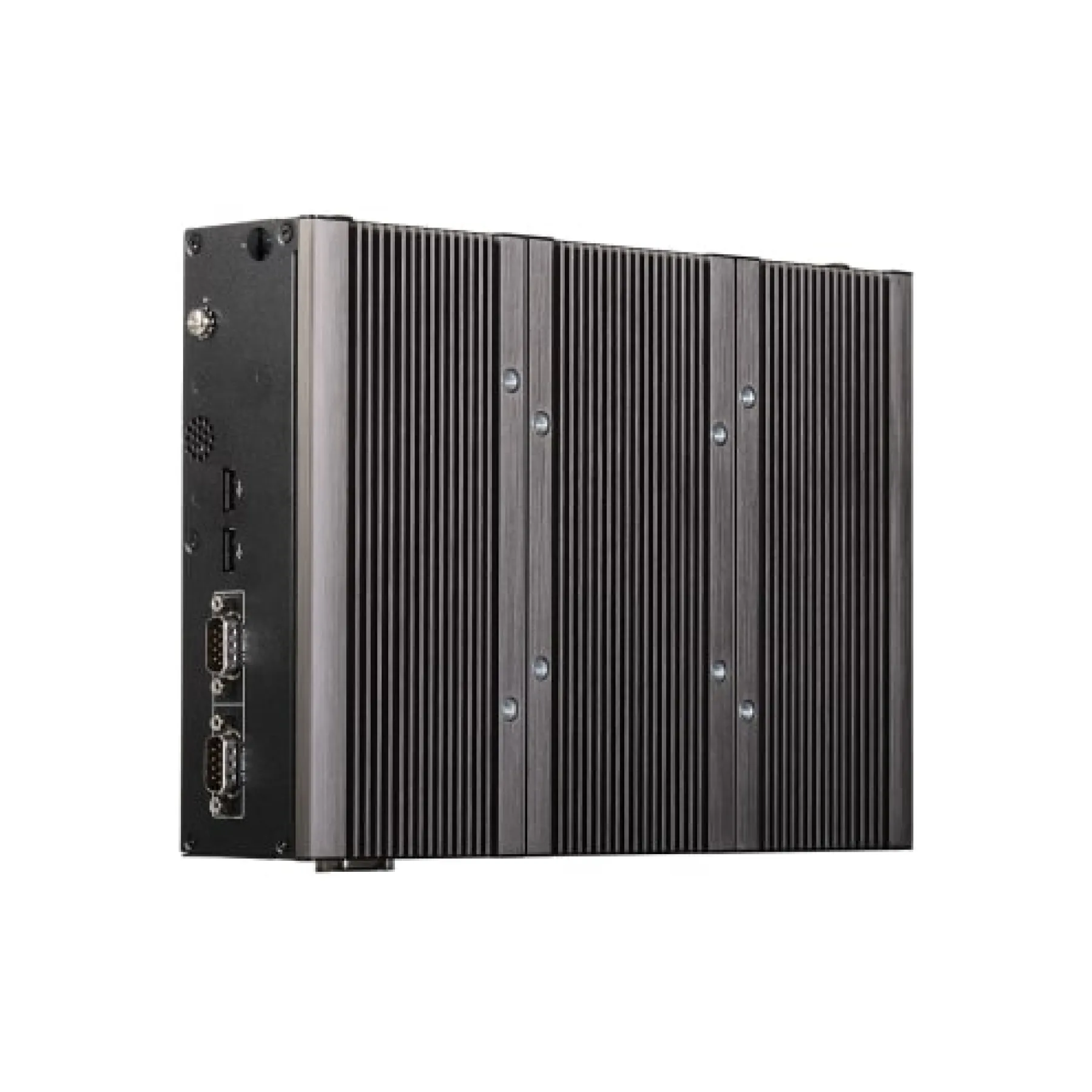

Montage : Mur / VESA / CDS / Rail DIN
Conception sans ventilateur
Conception sans cavalier
Protection contre l'inversion de l'alimentation Protection contre l'inversion de l'alimentation
Protection contre les surtensions : Plage de protection : 51~58V Type de protection : arrêt de la tension de fonctionnement, remise sous tension au niveau prédéfini pour récupérer
Protection contre les surintensités : 15A
Protection contre les décharges électrostatiques (ESD) : +/-8kV (air), +/-4kV (contact)
Protection contre les surtensions : 2 kV
Système de fonctionnement Windows 10
Linux : Supports par projet
Environnement Température de fonctionnement : -40°C à 70°C (avec des périphériques à température étendue ; ambiance avec flux d'air)
Température de stockage : -40°C à 70°C
Humidité relative : 95% RH à 70°C (sans condensation)
Chocs : Fonctionnement, 50 Grms, durée demi-sinusoïdale 11 ms (avec SSD, selon IEC60068-2-27)
Vibrations : Fonctionnement, 5 Grms, 5-500 Hz, 3 axes (avec SSD, selon IEC60068-2-64)
CEM : CE, FCC Classe A
Sécurité : LVD (EN62368-1)
MTBF : 231 243 heures
Type De Processeur Intel Core, jusqu'à 4 cœurs
Capacité De Mémoire Jusqu'à 64 Go
Type De Refroidissement Sans ventilateur
Ports série (COM) 4x RS-232/422/485
Ports USB 2x USB 2.0, 3x USB 3.2
Ethernet Ports (LAN) 2x 1G
Alimentation par Ethernet (PoE) PoE Ports
Sans fil Cellulaire, Wi-Fi
Ports Vidéo 1x VGA, 1x DVI
E/S numériques 16 DIO
Audio Oui
Type De Stockage 2x 2.5"
Type D'expansion 1x M.2, 1x PCI, 2x Mini PCI Express, 5
Tension D'entrée 9-48 VDC
Options De Montage Montage DIN, montage VESA, montage mural
Température De Fonctionnement Extra-large OT : -40°C à 70°C
Certifications Du Marché CE/FCC
Support du système d'exploitation Linux, Windows 10, Windows 11
