Série P104-DIO-96

PC/104-Plus E/S numériques 48 ou 96 voies avec changement d'état

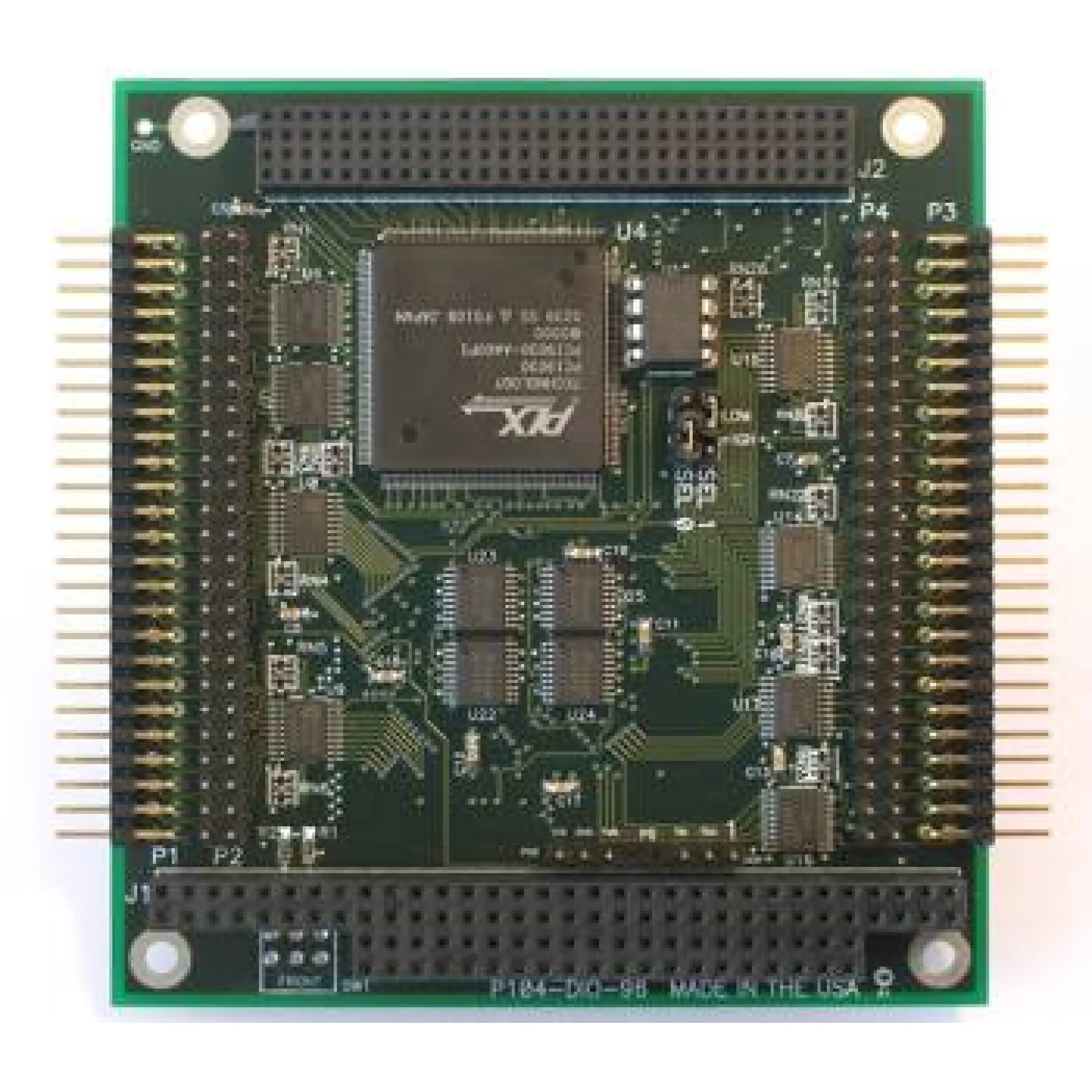

P104-DIO-96 Series

Chaque ligne d'E/S de cette carte est tamponnée et capable de fournir 32 mA ou de perdre 64 mA. La carte simule des puces d'interface périphérique programmable (PPI) pour fournir une interface informatique aux lignes d'E/S numériques. Chaque PPI supporte deux ports 8 bits (A, B) et deux ports 4 bits (Chi, Clow). Chaque port peut être configuré pour fonctionner comme un verrou d'entrée ou de sortie. Les tampons de lignes d'E/S (types 74ABT240 et 74ABT245) sont configurés automatiquement par la logique matérielle pour l'entrée ou la sortie en fonction de l'affectation logicielle de la direction du registre de contrôle PPI. Les sorties des tampons d'E/S sont tirées vers le haut par des résistances de 10KO jusqu'à +5VDC. Les connexions de câblage d'E/S se font par l'intermédiaire d'en-têtes à 50 broches sur la carte. Ceci assure la compatibilité avec les racks de montage de modules OPTO-22, Gordos, Potter & Brumfield, Western Reserve Controls, etc. Un conducteur sur deux des câbles plats est mis à la terre pour minimiser la diaphonie entre les signaux. En cas de besoin pour des circuits externes, une alimentation +5VDC est disponible sur chaque connecteur d'E/S au niveau de la broche 49. Si vous utilisez cette alimentation, nous vous recommandons d'inclure un fusible à action rapide de 1A dans vos circuits afin d'éviter d'endommager l'ordinateur hôte. La carte occupe 32 adresses dans l'espace E/S PCI. L'adresse de base est attribuée par le système. Reportez-vous à la section Sélection des options de ce manuel pour une description détaillée.

  • Marque : Acces IO
  • PC/104-Plus (PCI-104 en option)
  • 48 ou 96 canaux d'E/S numériques TTL-DTL à haute vitesse
  • Entrée et sortie sélectionnables par logiciel en tant que ports 8 bits et 4 bits
  • Emulation de 4 PPI 8255 standard (mode 0)
-
+

Détails

Chaque ligne d'E/S de cette carte est tamponnée et capable de fournir 32 mA ou de perdre 64 mA. La carte simule des puces d'interface périphérique programmable (PPI) pour fournir une interface informatique aux lignes d'E/S numériques. Chaque PPI supporte deux ports 8 bits (A, B) et deux ports 4 bits (Chi, Clow). Chaque port peut être configuré pour fonctionner comme un verrou d'entrée ou de sortie. Les tampons de lignes d'E/S (types 74ABT240 et 74ABT245) sont configurés automatiquement par la logique matérielle pour l'entrée ou la sortie en fonction de l'affectation logicielle de la direction du registre de contrôle PPI. Les sorties des tampons d'E/S sont tirées vers le haut par des résistances de 10KO jusqu'à +5VDC. Les connexions de câblage d'E/S se font par l'intermédiaire d'en-têtes à 50 broches sur la carte. Ceci assure la compatibilité avec les racks de montage de modules OPTO-22, Gordos, Potter & Brumfield, Western Reserve Controls, etc. Un conducteur sur deux des câbles plats est mis à la terre pour minimiser la diaphonie entre les signaux. En cas de besoin pour des circuits externes, une alimentation +5VDC est disponible sur chaque connecteur d'E/S au niveau de la broche 49. Si vous utilisez cette alimentation, nous vous recommandons d'inclure un fusible à action rapide de 1A dans vos circuits afin d'éviter d'endommager l'ordinateur hôte. La carte occupe 32 adresses dans l'espace E/S PCI. L'adresse de base est attribuée par le système. Reportez-vous à la section Sélection des options de ce manuel pour une description détaillée.

Informations Sur Les Commandes

  • P104-DIO-96
  • P104-DIO-48

Téléchargements

Assured Systems Fiche technique (PDF)

Une édition PDF de cette page avec les fiches techniques des fabricants

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

  • PC/104-Plus (PCI-104 en option)
  • 48 ou 96 canaux d'E/S numériques TTL-DTL à haute vitesse
  • Entrée et sortie sélectionnables par logiciel en tant que ports 8 bits et 4 bits
  • Emulation de 4 PPI 8255 standard (mode 0)
  • Conception d'une interface PCI 32 bits complète
  • Circuits tamponnés pour une plus grande capacité d'entraînement
  • Faible surcharge de l'unité centrale
  • États de mise sous tension connus
  • Lecture de l'état du port de sortie
  • Connecteurs IDC standard à 50 broches (x4)
  • versions 0 à +70° C et -40 à +85° C disponibles
