Conditionneurs de signaux DSCA DIN

Conditionneurs de signaux DSCA DIN

End of Life

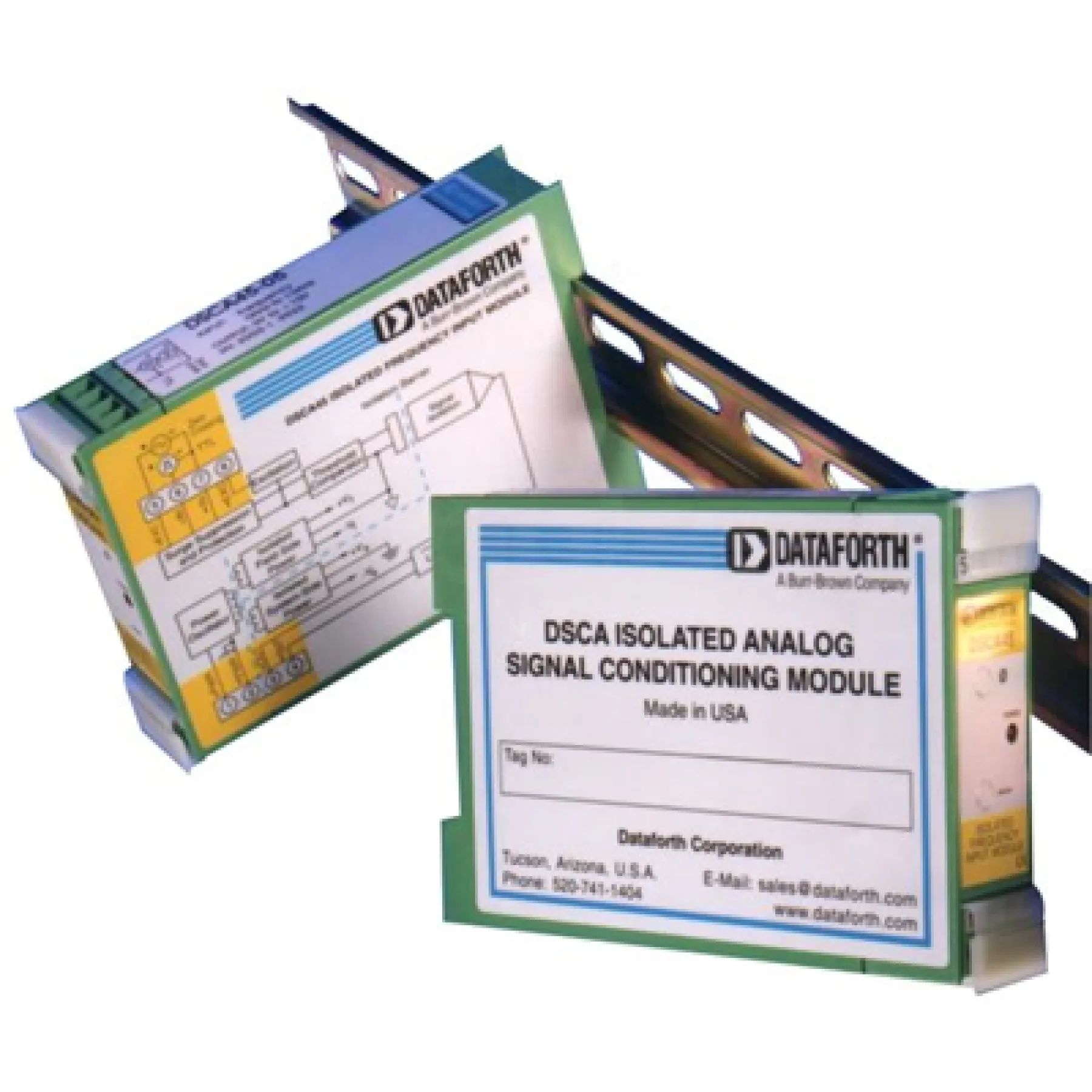

Les modules de conditionnement de signaux DSCA DIN de Dataforth fournissent une entrée ou une sortie analogique isolée sur un seul canal.

  • Marque : Dataforth
  • Conçu pour les environnements industriels
  • Protège l'équipement de l'utilisateur contre la foudre et la tension des lignes électriques des équipements lourds
  • Réduit le bruit électrique dans les signaux mesurés
  • Extension et réparation pratiques du système

Discontinued
This product is end of life. There may still be stock available; please contact us for more information or suitable replacement solutions.

-
+

Détails

Chaque module DSCA de classe instrumentale fournit un seul canal d'entrée ou de sortie analogique isolé. Les modules d'entrée acceptent les signaux analogiques de tension ou de courant provenant de tous les types de capteurs et de sources de terrain et filtrent, isolent, amplifient, linéarisent et convertissent ces signaux d'entrée en sorties analogiques de haut niveau utilisables dans les applications d'acquisition de données, de test et de mesure et de systèmes de contrôle. Les modules de sortie acceptent les signaux de tension analogiques de haut niveau provenant d'un système, puis les tamponnent, les isolent, les filtrent et les amplifient avant de fournir une sortie de courant ou de tension à un appareil de terrain.

Informations Sur Les Commandes

Veuillez vous référer à la fiche technique pour trouver le conditionneur de signal avec les plages d'entrée et de sortie dont vous avez besoin.

Modules de conditionnement de signaux

  • DSCA30 MODULES D'ENTRÉE MILLIVOLTAGE, BANDE DE 3Hz
  • DSCA31 MODULES D'ENTRÉE MILLIVOLTAGE, BANDES 3Hz
  • DSCA32 MODULES D'ENTRÉE EN COURANT, 3Hz
  • DSCA33 MODULES D'ENTREE ISOLEE TRUE RMS
  • DSCA34 MODULES RTD LINEARISEES 2 OU 3 FILS (SORTIE 0 à +5V, BANDES 3Hz)
  • DSCA36 MODULES D'ENTRÉE DE POTENTIOMÈTRE (SORTIE 0 à +5V, 3Hz BW)
  • DSCA37 MODULES D'ENTRÉE THERMOCOUPLE (SORTIE 0 à +5V, 3Hz BW)
  • DSCA38 MODULES D'ENTREE POUR JAUGES DE CONTRAINTE
  • DSCA39 MODULES DE SORTIE DE COURANT, BANDE DE 100Hz
  • DSCA40 MODULES D'ENTRÉE MILLIVOLTAGE, BANDWIDTH 1kHz
  • DSCA41 MODULES D'ENTRÉE EN TENSION, BANDE DE 1kHz
  • DSCA42 MODULES D'INTERFACE POUR TRANSMETTEUR 2 FILS
  • DSCA43 MODULES D'ENTRÉE LVDT C.C., BANDE DE 1kHz
  • DSCA45 MODULES D'ENTREE DE FREQUENCE
  • DSCA47 MODULES D'ENTRÉE THERMOCOUPLE LINEARISE (SORTIE 0 à +5V, BANDES 3Hz)
  • DSCA49 MODULES DE SORTIE EN TENSION, LARGEUR DE BANDE DE 100Hz

Une large gamme de panneaux arrière et d'accessoires est disponible pour le système de conditionnement de signaux SCM5B.

Téléchargements

Assured Systems Fiche technique (PDF)

Une édition PDF de cette page avec les fiches techniques des fabricants

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

  • ±0,03% Précision (typique)
  • ±0,01% Linéarité
  • isolation du transformateur 1500Vrms et protection côté champ 240Vrms
  • Protection contre les transitoires ANSI/IEEE C37.90.1
  • Véritable isolation à 3 voies
  • Large tension d'alimentation, 15 à 30VDC
  • Sortie standard industrielle de 0 à +10V, ±10V, 0 à 20mA, ou 4 à 20mA
  • filtrage passe-bas de 4 à 6 pôles
  • Jusqu'à 160 dB CMR
  • 85dB NMR à 60Hz, 80dB à 50Hz
  • température de fonctionnement -40°C à +80°C
  • Les bornes à vis et les borniers enfichables simplifient le câblage et la maintenance
  • Homologué C-UL-US (Classe I, Division 2, Groupes A, B, C, D)
  • Conforme aux normes CE et ATEX
  • Fabriqué conformément à la directive RoHS 2002/95/CE
