PCIe-DIO-24D/DC/DS/DCS

Cartes E/S numériques PCI Express avec compteurs et détection COS

PCIe-DIO-24D/DC/DS/DCS

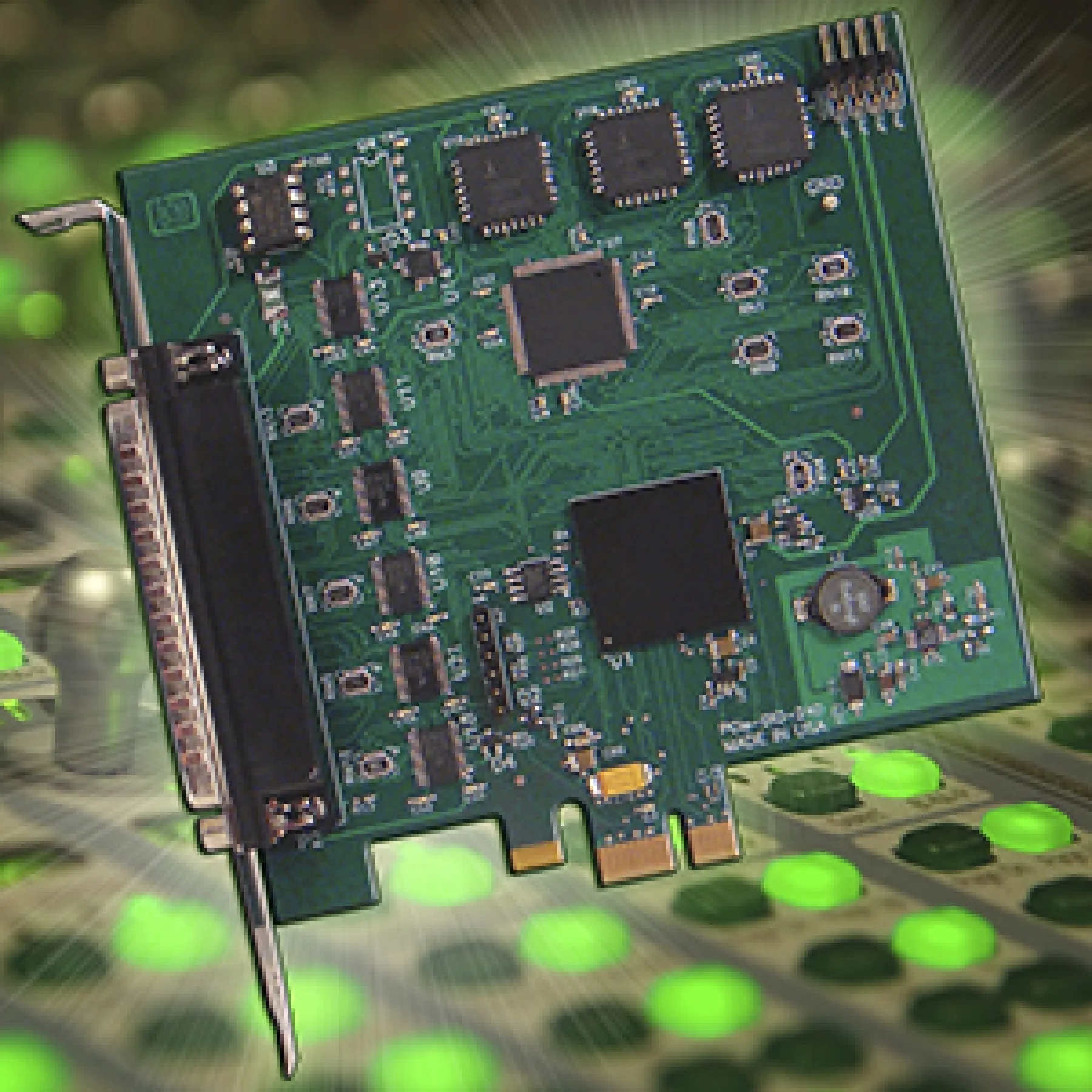

Ce produit est une carte DIO PCIe x1 lane disponible en quatre modèles allant de la DIO de base à la détection COS avancée et aux capacités de comptage et de temporisation. La carte émule une puce compatible 8255, fournissant 24 lignes DIO. Les lignes DIO sont regroupées en trois ports de 8 bits : A, B et C. Chaque port 8 bits est configuré par logiciel pour fonctionner comme entrée ou sortie. Le port C peut être décomposé en deux nybbles de 4 bits par logiciel et configuré comme entrées ou sorties. Chaque ligne DIO est tamponnée et capable d'une source/sortie de 32mA. Le niveau logique de VCCIO est configuré globalement via la sélection de cavaliers comme 5V, 3.3V, 2.5V ou 1.8V. De plus, les ports A, B, C low nybble, et C high nybble sont sélectionnés individuellement par logiciel comme pull-up ou pull-down à travers des réseaux de résistances de 10kΩ. La dernière configuration de l'état pull-up/down est stockée dans la mémoire non volatile de la carte et est automatiquement appliquée à la prochaine mise sous tension. La carte est livrée par défaut en mode pull-up. Les connexions d'E/S de cette carte se font par l'intermédiaire d'un connecteur D-sub 37 broches mâle. Un câble ruban peut être utilisé pour connecter cette carte aux panneaux de terminaison.

  • Marque : Acces IO
  • Taille : 168mm (L) x 107mm (H)
-
+

Détails

Ce produit est une carte DIO PCIe x1 lane disponible en quatre modèles allant de la DIO de base à la détection COS avancée et aux capacités de comptage et de temporisation. La carte émule une puce compatible 8255, fournissant 24 lignes DIO. Les lignes DIO sont regroupées en trois ports de 8 bits : A, B et C. Chaque port 8 bits est configuré par logiciel pour fonctionner comme entrée ou sortie. Le port C peut être décomposé en deux nybbles de 4 bits par logiciel et configuré comme entrées ou sorties. Chaque ligne DIO est tamponnée et capable d'une source/sortie de 32mA. Le niveau logique de VCCIO est configuré globalement via la sélection de cavaliers comme 5V, 3.3V, 2.5V ou 1.8V. De plus, les ports A, B, C low nybble, et C high nybble sont sélectionnés individuellement par logiciel comme pull-up ou pull-down à travers des réseaux de résistances de 10kΩ. La dernière configuration de l'état pull-up/down est stockée dans la mémoire non volatile de la carte et est automatiquement appliquée à la prochaine mise sous tension. La carte est livrée par défaut en mode pull-up. Les connexions d'E/S de cette carte se font par l'intermédiaire d'un connecteur D-sub 37 broches mâle. Un câble ruban peut être utilisé pour connecter cette carte aux panneaux de terminaison.

Informations Sur Les Commandes

  • PCIe-DIO-24D
  • PCIe-DIO-24DC
  • PCIe-DIO-24DS
  • PCIe-DIO-24DCS

Téléchargements

Assured Systems Fiche technique (PDF)

Une édition PDF de cette page avec les fiches techniques des fabricants

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

24 lignes DIO à courant élevé Trois compteurs / temporisateurs 82C54 en option Génération d'IRQ à partir du port C bit 3, et compteur A2 (modèles "C") et/ou détection de changement d'état (COS) (modèles "S") Lignes DIO tamponnées Ports à quatre et huit bits sélectionnables indépendamment pour les entrées ou les sorties Résistances Pull-up/Pulldown de 10k ohm sélectionnables par logiciel sur les lignes DIO Tension VCCIO sélectionnable par cavalier (5V, 3.3V, 2.5V,1.8V) Tension VCCIO disponible pour l'utilisateur via un fusible réinitialisable de 0.5A
