RAG128

Name: Remote Acces 12-Bit Analog/Digital I/O Pod
SKU: RAG128
Availability: InStock

Accès à distance Pod d'E/S analogique/numérique 12 bits

RAG128

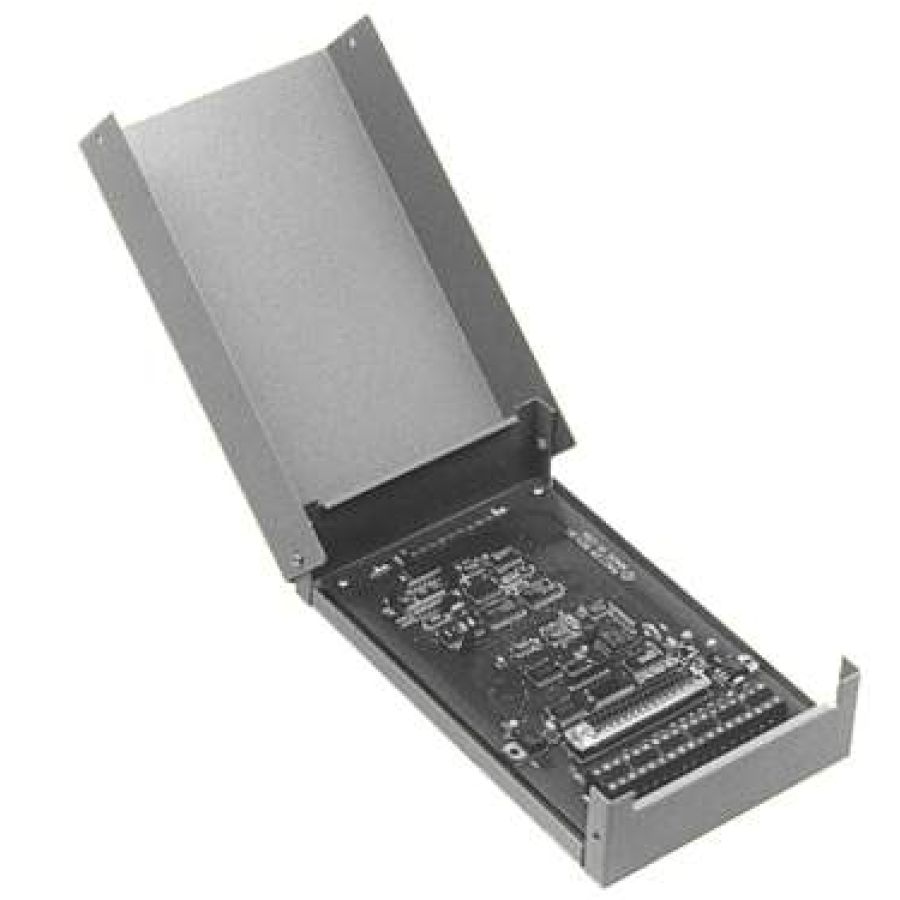

Le RAG128 est un convertisseur analogique-numérique intelligent à huit canaux, 12 bits, qui s'interface avec un ordinateur hôte par l'intermédiaire d'un port série asynchrone opto-isolé. Il est conditionné dans un boîtier en acier pour une installation à distance et les connexions d'entrée se font par des bornes à vis sur la carte. La communication avec l'ordinateur hôte se fait par l'intermédiaire d'un port série EIA RS-485. Le protocole de commande/réponse basé sur l'ASCII permet de communiquer avec pratiquement tous les systèmes informatiques dotés d'un port RS-485. La programmation basée sur l'ASCII vous permet d'écrire des applications dans n'importe quel langage de haut niveau qui supporte les fonctions de chaîne ASCII. Jusqu'à 31 RAG128 peuvent être connectés sur un seul réseau multipoint à deux ou quatre fils. Chaque unité a une adresse unique et la communication utilise un protocole maître/esclave dans lequel l'unité ne parle que si elle est interrogée par l'ordinateur. L'adresse de l'unité est programmable de 00 à FF hex. L'adresse attribuée est stockée dans l'EEPROM et utilisée comme adresse par défaut lors de la prochaine mise sous tension. De même, le débit en bauds est programmable pour 1200, 2400, 4800, 9600, 14400, 19200 et 28800. La vitesse de transmission programmée est stockée dans l'EEPROM et utilisée par défaut à la prochaine mise sous tension. Un microcontrôleur de type 8031 (avec 32K x 8 bits de RAM et 32K x 8 bits d'EEPROM et un circuit de minuterie chien de garde) donne au RAG128 la capacité et la polyvalence attendues d'un système de contrôle distribué moderne. Le RAG128 contient des circuits CMOS à faible consommation, un récepteur/émetteur opto-isolé et des conditionneurs de puissance pour une alimentation isolée locale et externe. Il peut communiquer à des vitesses de transmission allant jusqu'à 28,8K bauds et à des distances allant jusqu'à 4000 pieds avec un câblage à paires torsadées à faible atténuation.

Marque : Acces IO
Unité d'E/S analogique et numérique intelligente à distance
Gain programmable sur huit canaux
Programmation par logiciel, pas de commutateurs à régler.

Code Produit: RAG128

Catégories: ACCES I/O, E/S numériques et analogiques, E/S distribuées

Range: ACCES I/O

Détails

Le RAG128 est un convertisseur analogique-numérique intelligent à huit canaux et 12 bits qui s'interface avec un ordinateur hôte par l'intermédiaire d'un port série asynchrone opto-isolé. Il est conditionné dans un boîtier en acier pour une installation à distance et les connexions d'entrée se font par des bornes à vis sur la carte. La communication avec l'ordinateur hôte se fait par l'intermédiaire d'un port série EIA RS-485. Le protocole de commande/réponse basé sur l'ASCII permet de communiquer avec pratiquement tous les systèmes informatiques dotés d'un port RS-485. La programmation basée sur l'ASCII vous permet d'écrire des applications dans n'importe quel langage de haut niveau qui supporte les fonctions de chaîne ASCII. Jusqu'à 31 RAG128 peuvent être connectés sur un seul réseau multipoint à deux ou quatre fils. Chaque unité a une adresse unique et la communication utilise un protocole maître/esclave dans lequel l'unité ne parle que si elle est interrogée par l'ordinateur. L'adresse de l'unité est programmable de 00 à FF hex. L'adresse attribuée est stockée dans l'EEPROM et utilisée comme adresse par défaut lors de la prochaine mise sous tension. De même, le débit en bauds est programmable pour 1200, 2400, 4800, 9600, 14400, 19200 et 28800. La vitesse de transmission programmée est stockée dans l'EEPROM et utilisée par défaut à la prochaine mise sous tension. Un microcontrôleur de type 8031 (avec 32K x 8 bits de RAM et 32K x 8 bits d'EEPROM et un circuit de minuterie chien de garde) donne au RAG128 la capacité et la polyvalence attendues d'un système de contrôle distribué moderne. Le RAG128 contient des circuits CMOS à faible consommation, un récepteur/émetteur opto-isolé et des conditionneurs de puissance pour une alimentation isolée locale et externe. Il peut communiquer à des vitesses de transmission allant jusqu'à 28,8K bauds et à des distances allant jusqu'à 4000 pieds avec un câblage à paires torsadées à faible atténuation.

Informations Sur Les Commandes

RAG128
U-RAG128
WM-RAG128
E-RAG128
S-RAG128

Téléchargements

Assured Systems Fiche technique (PDF)

Une édition PDF de cette page avec les fiches techniques des fabricants

Manuel RAG128 (PDF)

0.35MB

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Conception Sur Mesure

Spécifications

Unité d'E/S analogiques et numériques intelligente à distance avec interface série RS-485 opto-isolée vers l'ordinateur hôte
Convertisseur A/N à huit canaux, à gain programmable et à approximation successive, avec une résolution de 12 bits
Peut être utilisé avec le multiplexeur AIM-16 pour prendre en charge jusqu'à 128 entrées différentielles ou simples
Huit lignes d'E/S numériques, programmables en bits comme entrées ou sorties
microcontrôleur 8031 avec 8 x 32K RAM et 8 x 32K EEPROM
Capacité de stockage interne maximale de 10000 échantillons de données pour une utilisation en mode autonome
Horloge à cristal intégrée et trois compteurs/temporisateurs 16 bits
Circuit Watchdog pour la réinitialisation à la mise sous tension et en cas de panne du microprocesseur
Toute la programmation se fait par logiciel, il n'y a pas de commutateurs à régler. Cavaliers (3) pour contourner les opto-isolateurs si nécessaire.
