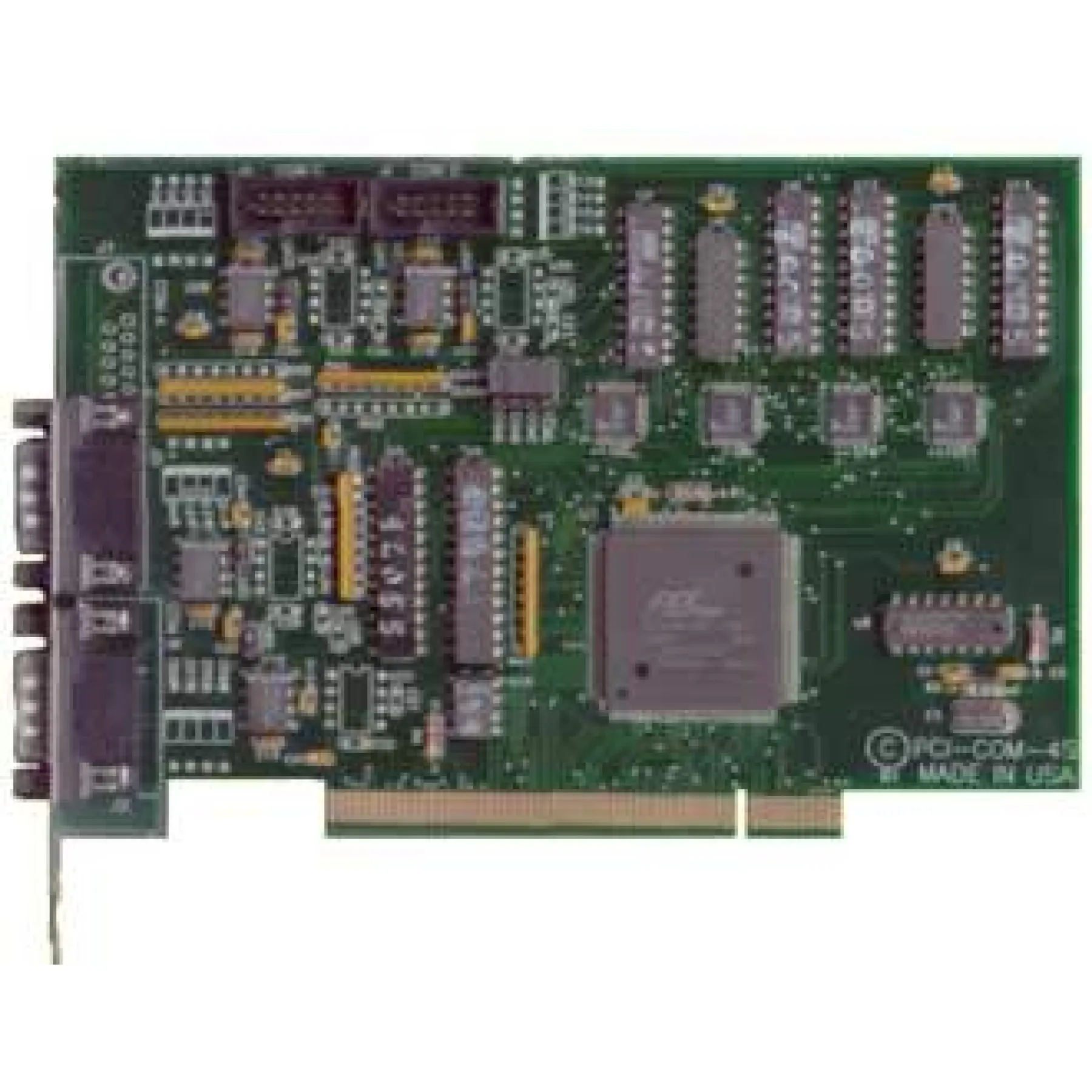

PCI-COM422/4

carte de communication série PCI RS-422 à 4 ports

PCI-COM422/4

La carte PCI-COM422/4 est une carte de communication série asynchrone à quatre ports conçue pour être utilisée dans les ordinateurs PCI-Bus. Elle prend en charge les communications RS-422. La carte mesure 6,1 pouces (155 mm) de long et peut être installée dans n'importe quel emplacement PCI de 5 volts dans les ordinateurs IBM et compatibles. Les éléments de communication asynchrones sont des UART de type 16550. Ils comprennent une mémoire tampon FIFO de 16 octets pour l'émission et la réception afin de protéger les données perdues dans les systèmes multitâches tout en maintenant une compatibilité totale avec le port série original d'IBM. Un oscillateur à cristal est situé sur la carte et permet une vitesse de transmission précise jusqu'à 115 200. Des vitesses de transmission plus élevées, jusqu'à 460 800 bauds, sont obtenues en changeant un cavalier sur la carte. Les pilotes/récepteurs utilisés, de type 75176, sont capables de piloter des lignes de communication extrêmement longues à des vitesses de transmission élevées. Ils peuvent piloter jusqu'à ±60 mA sur des lignes équilibrées et recevoir des entrées aussi faibles que 200 mV de signal différentiel superposé à un bruit de mode commun de +12V à -7V. En cas de conflit de communication, les pilotes/récepteurs sont dotés d'une fonction d'arrêt thermique. Lorsque la carte est installée pour la première fois, Windows la détecte comme un nouveau matériel et lui attribue un numéro d'IRQ et une adresse de base. Il n'y a pas de commutateur à régler ni d'adresse de base à attribuer, ce qui facilite son utilisation. À partir de ce moment, la carte se comporte comme un port COM standard (COM 5, 6, 7 et 8). Vous ne pouvez pas régler ou modifier l'adresse de base de la carte, vous ne pouvez que déterminer celle que le système lui a attribuée. Le bus PCI prend en charge 64K d'espace d'adressage E/S, de sorte que l'adresse de votre carte peut se situer n'importe où dans la plage 0000 à FFFF.

-
+

Détails

La carte PCI-COM422/4 est une carte de communication série asynchrone à quatre ports conçue pour être utilisée dans les ordinateurs PCI-Bus. Elle prend en charge les communications RS-422. La carte mesure 6,1 pouces (155 mm) de long et peut être installée dans n'importe quel emplacement PCI de 5 volts dans les ordinateurs IBM et compatibles. Les éléments de communication asynchrones sont des UART de type 16550. Ils comprennent un tampon FIFO de transmission/réception de 16 octets pour protéger contre la perte de données dans les systèmes multitâches tout en maintenant une compatibilité à 100 % avec le port série original d'IBM. Un oscillateur à cristal est situé sur la carte et permet une vitesse de transmission précise jusqu'à 115 200. Des vitesses de transmission plus élevées, jusqu'à 460 800 bauds, sont obtenues en changeant un cavalier sur la carte. Les pilotes/récepteurs utilisés, de type 75176, sont capables de piloter des lignes de communication extrêmement longues à des vitesses de transmission élevées. Ils peuvent piloter jusqu'à ±60 mA sur des lignes équilibrées et recevoir des entrées aussi faibles que 200 mV de signal différentiel superposé à un bruit de mode commun de +12V à -7V. En cas de conflit de communication, les pilotes/récepteurs sont dotés d'une fonction d'arrêt thermique. Lorsque la carte est installée pour la première fois, Windows la détecte comme un nouveau matériel et lui attribue un numéro d'IRQ et une adresse de base. Il n'y a pas de commutateur à régler ni d'adresse de base à attribuer, ce qui facilite son utilisation. À partir de ce moment, la carte se comporte comme un port COM standard (COM 5, 6, 7 et 8). Vous ne pouvez pas régler ou modifier l'adresse de base de la carte, vous ne pouvez que déterminer ce que le système a assigné. Le bus PCI prend en charge 64K d'espace d'adressage E/S, de sorte que l'adresse de votre carte peut se situer n'importe où dans la plage 0000 à FFFF.

Informations Sur Les Commandes

  • PCI-COM422/4
  • PCI-COM422/4S1

Téléchargements

Assured Systems Fiche technique (PDF)

Une édition PDF de cette page avec les fiches techniques des fabricants

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

  • PCI universel, PCI-X, compatible 3,3V et 5V (appeler pour connaître la disponibilité de PCI-Express)
  • Carte de communication série à quatre ports pour bus PCI
  • Supporte le protocole RS-422
  • Comprend un UART de type 16550 avec des tampons FIFO de 16 octets
  • Vitesse de transmission jusqu'à 460 800 bauds
  • Choix de méthodes de connexion E/S
  • Détecté comme un port COM standard par Windows
  • Pas d'adresse de base ni de commutateurs IRQ à régler
