HM960-HM86

DFI

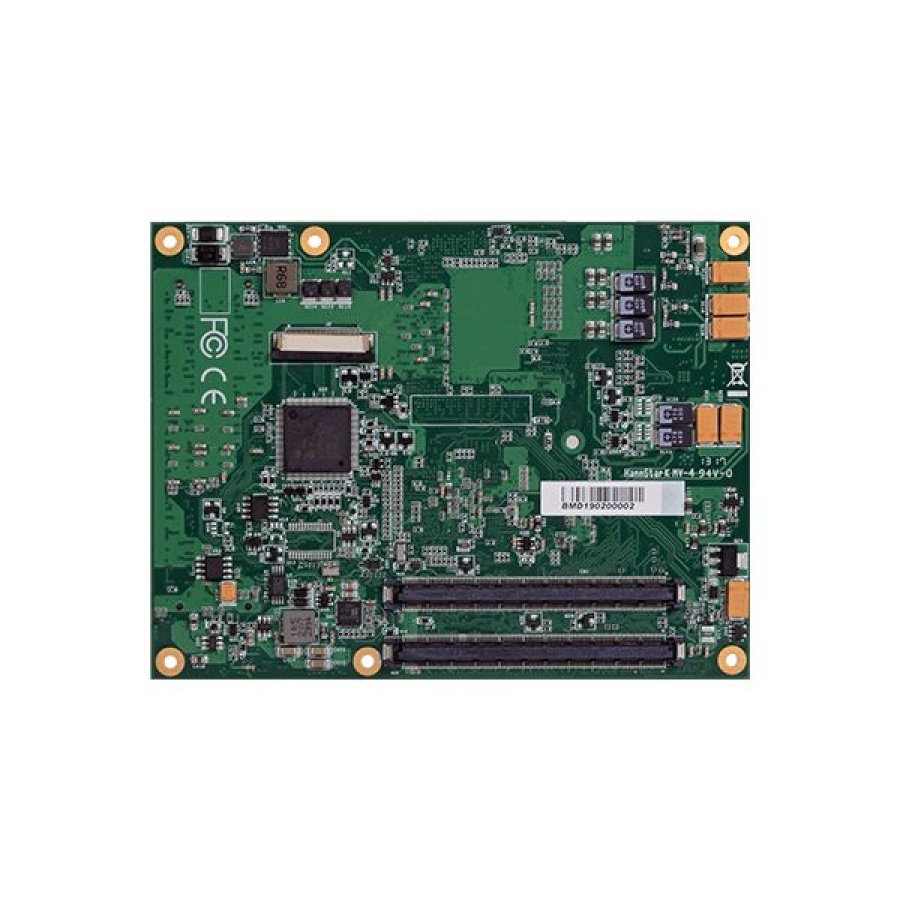

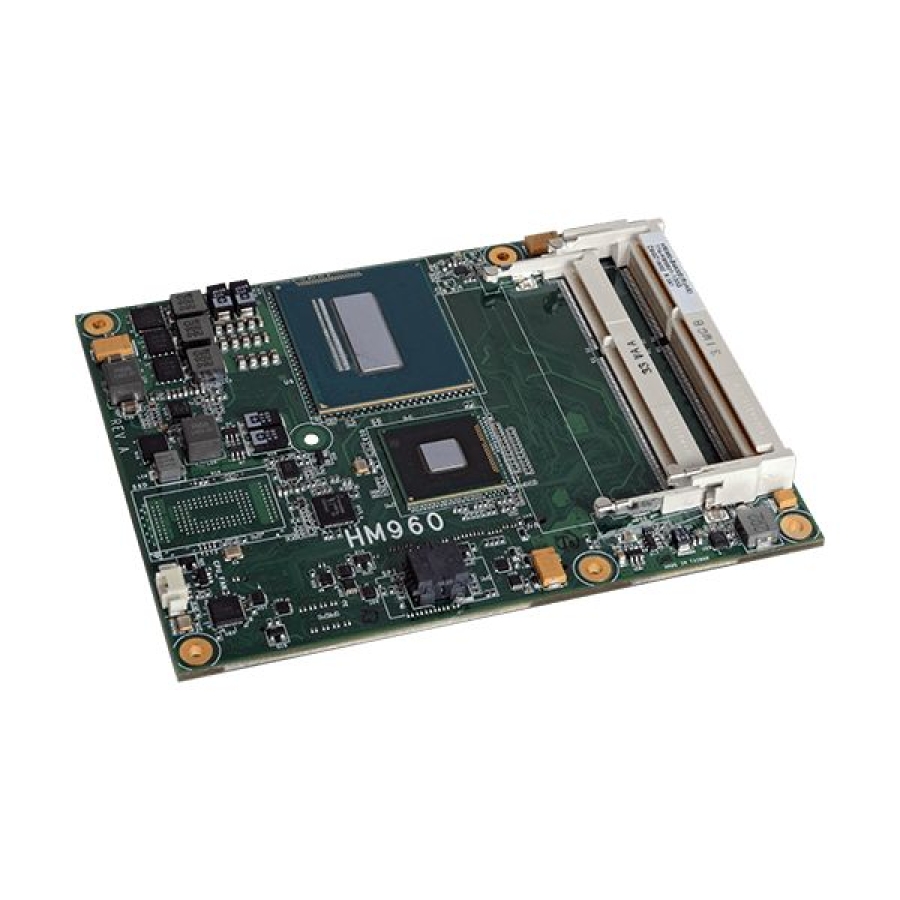

DFI HM960-HM86 COM Basic Type 6 4ème génération de processeurs Intel Core, chipset Intel HM86

End of Life

  • 4e génération Intel® Core™, chipset Intel® HM86
  • E/S riches : 1 Intel GbE, 2 x USB 3.0, 8 x USB 2.0
  • Expansion multiple : 1 PCIe x16, 4 x SATA, 1 x LPC, 1 x I2C, 1 x SMBus
  • 1 x VGA, 1 x LVDS, 3 x DDI
  • SODIMM DDR3L 1600MHz à double canal jusqu'à 16 Go
  • 7 ans de support du cycle de vie du CPU jusqu'à Q3′ 19 (basé sur la feuille de route IOTG d'Intel)

Discontinued
This product is end of life. There may still be stock available; please contact us for more information or suitable replacement solutions.

-
+

Détails

DFI, l'un des principaux fournisseurs d'ordinateurs embarqués, lance un nouveau module COM Express Basic de type 6, le HM960-HM86, dans sa gamme de produits Intel® HM86 à base mobile, qui offre une faible consommation d'énergie et de meilleures performances. Ce module COM Express Basic est alimenté par la technologie de conditionnement BGA 1364 prenant en charge la dernière famille de processeurs Intel® Core™ de 4ème génération. Les améliorations apportées aux performances du processeur, aux capacités multimédias et graphiques, à la sécurité et à l'efficacité énergétique de la famille de processeurs Intel® Core™ de 4e génération stimulent l'innovation. Afin d'offrir une lecture flash fluide et des graphiques 2D/3D riches avec une lecture de haute qualité, le HM960-QM87 est équipé du moteur Intel® HD Graphics 4600 intégré. Destiné aux applications de jeux, de médias et d'automatisation, ce modèle offre des performances graphiques améliorées via 1 interface VGA, 1 interface LVDS et 3 interfaces DDI, ce qui vous permet de choisir la meilleure combinaison pour répondre à une variété d'exigences. Le nouveau module COM Express Basic dispose de 2 emplacements DDR3L SODIMM qui prennent en charge jusqu'à 16 Go. Offrant un stockage persistant des données, le SSD embarqué en option est beaucoup plus rapide que les disques durs rotatifs conventionnels. Ce module basse consommation, qui tire pleinement parti du chipset Intel® HM86 express, offre de multiples interfaces d'extension, dont 1 PCIe x16, 7 PCIe x1, 1 LAN, 10 USB, 4 SATA, 1 LPC, 1 SMBus, 1 I2C, 2 sérielles, 4 bits d'entrée et 4 bits de sortie GPIO pour le contrôle des périphériques. Ces interfaces flexibles permettent à vos systèmes de traiter une plus grande quantité de données et de charger plus rapidement les applications fréquemment utilisées. HM960-HM86, le nouveau module COM Express Basic avec des caractéristiques étendues, sont les choix idéaux pour toute une gamme d'applications telles que les machines de jeux, l'équipement médical, l'automatisation du contrôle industriel, la sécurité et la surveillance, les réseaux intelligents, les guichets automatiques et les points de vente.

Informations Sur Les Commandes

HM960-HM86BS0-4102ETBD

Refroidisseur, Intel Core i3-4102E, 2 SODIMM DDR3L, 0 à 60°C

HM960-HM86BS0-4402ETBD

Refroidisseur, Intel Core i5-4402E, 2 SODIMM DDR3L, 0 à 60°C

HM960-HM86BS0-4400ETBD

Refroidisseur, Intel Core i5-4400E, 2 SODIMM DDR3L, 0 à 60°C

Téléchargements

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

Système Processeur Processeurs Intel® Core™ de 4ème génération, BGA 1364Intel® Core™ i7-4700EQ, 6M Cache, 2,4GHz (3.4GHz), 47WIntel® Core™ i5-4400E, 3M Cache, 2.7GHz (3.3GHz), 37WIntel® Core™ i5-4402E, 3M Cache, 1.6GHz (2.7GHz), 25WIntel® Core™ i3-4100E, 3M Cache, 2.4GHz, 37WIntel® Core™ i3-4102E, 3M Cache, 1.6GHz, 25WChipset Intel® HM86 ChipsetMémoire Deux SODIMM 204 broches jusqu'à 16GBDDR3L 1600MHz double canalBIOS AMI 64Mbit SPIContrôleur graphique Intel® HD Graphics 4600Fonction OpenGL jusqu'à 4.0, DirectX 11.1, OpenCL 1.2Affichage 1 x VGA1 x LVDS3 x DDI (HDMI/DVI/DP)VGA : résolution jusqu'à 2048×1536 @ 75HzLVDS : double canal 24-bit, résolution jusqu'à 1920×1200 @ 60HzHDMI : résolution jusqu'à 4096×2160 @ 24Hz ou 2560×1600 @ 60HzDVI : résolution jusqu'à 1920×1200 @ 60HzDP : résolution jusqu'à 3840×2160 @ 60HzInterface d' extension 1 x PCIe x16 (Gen 3)7 x PCIe x11 x LPC1 x I2C1 x SMBus2 x Série (TX/RX)Interface Audio HDContrôleur Ethernet 1 x Intel® I217LM (10/100/1000Mbps)E/S USB 2 x USB 3.08 x USB 2.0SATA 2 x SATA 3.0 (jusqu'à 6Gb/s)2 x SATA 2.0 (jusqu'à 3Gb/s)SSD 1 x 2GB/4GB/8GB/16GB/32GB/64GB SSD (disponible sur demande)GPIO 1 x GPIO 4-bit (4 entrées et 4 sorties par défaut)Sortie Watchdog Timer & Intervalle de réinitialisation du système, programmable par logiciel de 1 à 255 secondesSécurité TPM disponible sur demandeType d' alimentation 12V, 5VSB, VCC_RTC (mode ATX)12V, VCC_RTC (mode AT)Consommation HM960-HM86BS0-4400E : 41.57W avec i5-4400E à 2.7GHz et 1x 8GB DDR3 SODIMMOS Support OS Support Windows XP Professional x86 & SP3 (32-bit) (fonction limitée)Windows 7 Ultimate x86 & SP1 (32-bit)Windows 7 Ultimate x64 & SP1 (64-bit)Windows 8 Enterprise x86 (32-bit)Windows 8 Enterprise x64 (64-bit)Environnement Température Fonctionnement : 0 à 60°CStockage : -20°C à 85°CHumidité Fonctionnement : 5 à 90 % HRStockage : 5 à 90% RHMTBF 689 464 heures à 25°C ; 397 813 heures à 45°CModèle de calcul : Telcordia Issue 2, Method I Case 3Environnement : GB, GC - Ground Benign, ControlledMechanism Dimensions COM Express® Basic 95mm (3.74″) x 125mm (4.9″)Conformité PICMG COM Express® R2.1, Type 6Normes et certifications Certifications CE, FCC Class B, RoHSListe d' emballage Liste d'emballage 1 Carte HM960Distributeur de chaleur avec dissipateur thermique et ventilateur : 761-HSWMBL-000G
