CS-W115FHC/P2002E

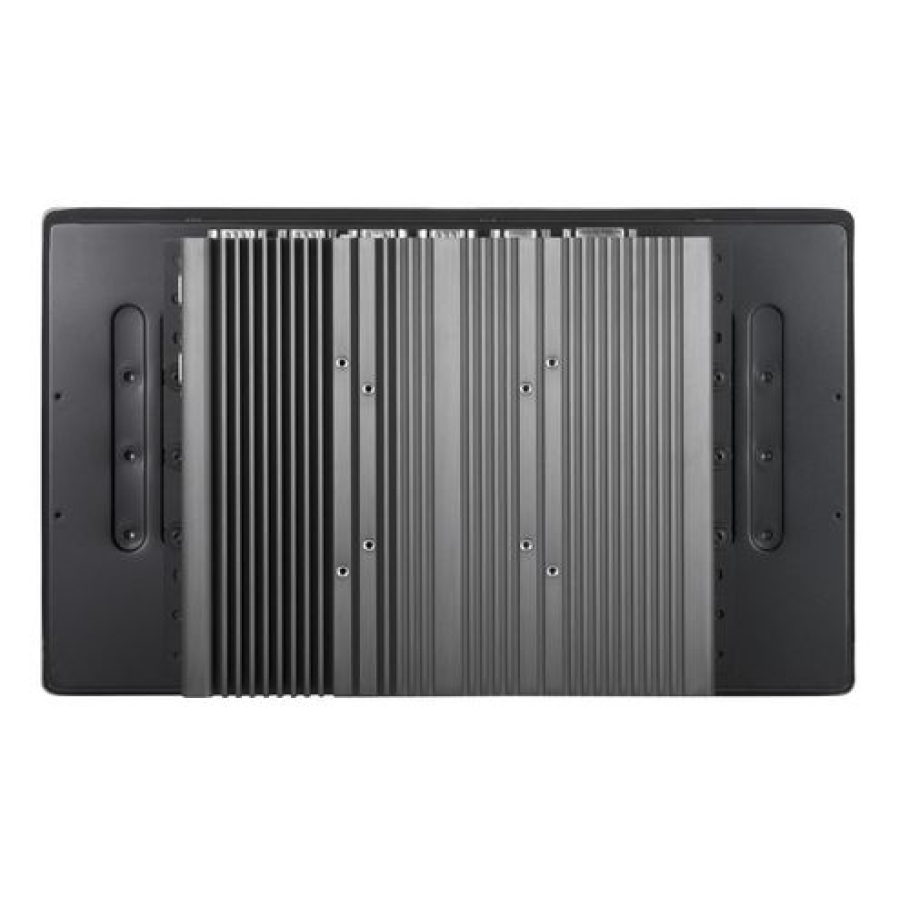

Cincoze CS-W115FHC/P2002E 6th Gen Intel Industrial Touchscreen Panel PC To 32GB

CS-W115FHC/P2002E

  • 15.écran TFT-LCD de 6 pouces avec une très haute luminosité allant jusqu'à 1 500 nits et une résolution de 1920 x 1080
  • Processeur Intel Core de 6ème génération série U intégré (15W)
  • Supporte 2x DDR4 SO-DIMM Socket, jusqu'à 32 GB
  • Intel HD Graphics 520 intégré, support triple affichage
  • 2 baies de disque SATA 2,5", 1x mSATA, et 1x prise CFast
  • E/S riches (2x GbE LAN, 6x COM, 5x USB, 16x DIO isolées)
  • 2 prises Mini-PCIe de taille normale pour l'extension sans fil et E/S
  • Température de fonctionnement étendue -10°C à 70°C
  • Conçu avec un cadre frontal en aluminium moulé sous pression
  • Protection de la face avant IP65
  • Prise en charge du montage sur panneau, VESA et en rack
  • Prise en charge de la technologie CDS (Convertible Display System)
-
+

Détails

La série CS-W115FHC/P2000 est un PC à écran tactile TFT-LCD de 15,6 pouces lisible en plein soleil, offrant une luminosité ultra élevée de 1 500 nits et une résolution de 1 920 x 1 080. Le système est équipé d'un processeur Intel de 6ème génération de la série Core U et fournit des E/S étendues comprenant 2x GbE, 5x USB, 6x RS232/422/485, 8x DI/8x DO, 1x VGA et 1x DVI-D. Il prend également en charge deux emplacements Mini-PCIe et une prise SIM pour une variété de connexions sans fil, telles que BT/WiFi et 3G/LTE. En outre, il existe 3 types de périphériques de stockage, notamment un disque dur SATA 2,5" (RAID 0/1), mSATA et CFast. La conception accessible de ces dispositifs de stockage permet un accès rapide aux données et une maintenance aisée. La série CS-W115FHC/P2000 prend en charge la technologie CDS (Convertible Display System). Par rapport aux PC autonomes classiques, cette technologie permet de réduire les coûts de maintenance et les temps d'arrêt non planifiés. Pour une plus grande flexibilité, la série CS-W115FHC/P2000 dispose d'une version extensible PCI/PCIe et de fonctions d'allumage PoE/alimentation par CFM (Control Function Module) supplémentaire. En outre, la série CS-W115FHC/P2000 est un système d'affichage véritablement robuste qui prend en charge une large gamme de températures de fonctionnement (-10°C à 70°C), un panneau avant étanche à la poussière/à l'eau IP65, une large gamme d'entrées d'alimentation en courant continu (9 à 48VDC) et des protections industrielles rigoureuses.

Informations Sur Les Commandes

Modèles disponibles
Numéro de modèle Description du produit
CS-W115FHC-R10/P2002E-i5-R10 15.panel PC TFT-LCD 16:9 de 6″ avec écran tactile capacitif et Intel 6th Gen. Core i5-6300U, ordinateur sans ventilateur extensible, interface CFM, interface CDS
CS-W115FHC-R10/P2002E-i5-E4-R10 15.panel PC 6″ TFT-LCD 16:9 avec écran tactile capacitif projeté et ordinateur sans ventilateur extensible Intel 6th Gen. Core i5-6300U, interface CFM, interface CDS, 1x PCIex4 Expansion
CS-W115FHC-R10/P2002E-i5-PI-R10 15.panel PC TFT-LCD 16:9 de 6″ avec écran tactile capacitif projeté et ordinateur sans ventilateur extensible Intel 6th Gen. Core i5-6300U, interface CFM, interface CDS, 1x extension PCI
CS-W115FHC-R10/P2002E-i3-R10 15.panel PC 6″ TFT-LCD 16:9 avec écran tactile capacitif et ordinateur sans ventilateur extensible Intel 6th Gen. Core i3-6100U, interface CFM, interface CDS
CS-W115FHC-R10/P2002E-i3-E4-R10 15.panel PC 6″ TFT-LCD 16:9 avec écran tactile capacitif projeté et ordinateur sans ventilateur extensible Intel 6th Gen. Core i3-6100U, interface CFM, interface CDS, 1x PCIex4 Expansion
CS-W115FHC-R10/P2002E-i3-PI-R10 15.panel PC 6″ TFT-LCD 16:9 avec écran tactile capacitif projeté et ordinateur sans ventilateur extensible Intel 6th Gen. Core i3-6100U, interface CFM, interface CDS, 1x extension PCI
Liste de contrôle de l'emballage
√ CS-W115FHC/P2002E Panel PC x 1 √ Connecteur de bloc terminal DIO x 2
√ Connecteur du bloc terminal du ventilateur x 1 √ Utility Driver DVD x 1
√ Connecteur du bornier d'alimentation x 1 √ Jeu de vis x 1
√ Connecteur du bornier d'alimentation marche/arrêt x 1 √ Kit de montage sur panneau x 1
Configuration des modules optionnels
Modèle No. Description
RC-E4-01 Carte Riser avec 1x emplacement PCIex4
RC-PI-01 Carte Riser avec 1x emplacement PCI
MEC-COM-M212-DB9/UB0503 Module Mini-PCIe avec 2 ports série RS-232, 1 câble DB9 standard
MEC-COM-M334-TDB9/UB0504 Module Mini-PCIe avec 4x ports série RS-232/422/485, 2x câble DB9 fin
MEC-LAN-M102-30/UB0511 Module Mini-PCIe avec 2x ports LAN, 2x câble 30cm
MEC-USB-M102-30/UB0514 Module Mini-PCIe avec 2 ports USB 3.2 Gen1, 1 câble de 30 cm
Module en option
Modèle No. Description
CFM-IGN100 Module CFM avec fonction de contrôle de la détection de l'allumage, sélectionnable 12V/24V (41 x 35 mm)
CFM-PoE101 Module de fonction de contrôle PoE, port individuel 25,5 W (50 x 44 x 33 mm) (pour CS-100/P2002E uniquement)
URM01 Kit de montage en rack universel 19″ pour Panel PC industriel et moniteur industriel
Accessoires en option
Modèle No. Description
GST60A12-CIN1 Adaptateur AC/DC 12V 5A 60W, GST60A12-CIN1, large temp(-30°C ~ +70°C)
GST120A24-CIN Adaptateur AC/DC 24V 5A 120W, GST120A24-CIN, large temp (-30°C ~ +70°C), niveau VI
GST220A24-CIN Adaptateur AC/DC 24V 9.2A 220W avec fiche à 3 broches au pas de 5.0mm, avec TUBES, GST220A24-CIN

Téléchargements

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

Nom du modèle CS-W115FHC / P2002E
Écran Taille de l'écran LCD 15.6" (16:9)
Résolution max. Résolution 1920×1080 (Full HD)
Luminosité (cd/m2) 1500
Rapport de contraste 700 : 1
Couleur de l'écran LCD 16.7M
Taille des pixels (mm) 0.17925 (H) x 0,17925 (V)
Angle de vision (H-V) 160 / 140
MTBF du rétroéclairage 50000 heures (rétroéclairage LED)
Touches Résistif 5 fils -
Capacitif projeté V
Système Processeur - Processeurs intégrés 6e Intel Core U (Skylake Lake) - Processeur Intel Core i5-6300U (3M Cache, jusqu'à 3,00 GHz) - Processeur Intel Core i3-6100U (3M Cache, jusqu'à 2,30 GHz) - TDP : 15 W
Mémoire - 2x DDR4 2400 MHz 260-Pin SO-DIMM Socket - Supporte jusqu'à 64 GB (non tamponné et non-ECC)
BIOS BIOS SPI AMI 64Mbit
Graphique Moteur graphique Intel HD Graphics 520
Sortie d'affichage maximale Triple affichage avec 1x VGA, 1x DVI-D et 1x interface CDS
Audio Codec audio Realtek ALC888-GR
Sortie de ligne 1x sortie ligne, prise téléphonique 3,5 mm
Entrée micro 1x entrée micro, prise téléphonique 3,5 mm
Interface E/S externe VGA 1x VGA (jusqu'à 1920 x 1080 @ 60Hz), DB-15
DVI 1x DVI-D (jusqu'à 1920 x 1080 @ 60Hz)
CDS 1x interface CDS, connecteur Compact PCI
LAN - 2x GbE LAN (support WoL, Teaming, Jumbo Frame et PXE), RJ45 - GbE1 : Intel I219LM - GbE2 : Intel I210 - 2x PoE+ (avec module CFM PoE en option) - Conforme à IEEE 802.3at, offre jusqu'à 25.5W par port
COM 6x RS-232/422/485 avec contrôle de flux automatique (support 5V/12V), DB9
USB - 4x USB 3.0, Type-A - 1x USB 2.0, Type-A
DIO DIO 16x DIO isolées (8x DI/8x DO), bornier 20 broches
Stockage SSD/HDD 2x 2.5" SATA HDD/SSD Bay, Support RAID 0/1 (Gen3)
mSATA 2x mSATA (un partagé par le socket Mini-PCIe) (Gen2)
CFast 1x prise CFast (Gen3)
Expansion Interface CFM (Control Function Module) - 1x interface CFM IGN - 1x interface CFM PoE
Mini PCI Express 2 sockets Mini-PCIe de taille normale
PCI Express - 1x PCI ou 1x PCIex4 Emplacement d'extension [CS-W115FHC/P2002E] - Carte Riser en option : 1x PCI, 1x PCIex4 Dimensions maximales de la carte d'extension (H x L) : 100mm x 200mm
UB 1x support d'E/S universel
Prise SIM 1x prise SIM
Autres fonctions Haut-parleur interne AMP 2W + 2W
Détection de l'allumage de l'alimentation Prise en charge de la détection de l'allumage de l'alimentation (IGN)
Bouton de réinitialisation 1x bouton de réinitialisation
Redémarrage instantané Prise en charge de la technologie de redémarrage instantané (0,2 sec)
Chronomètre Watchdog Programmable par logiciel Prend en charge 256 niveaux Réinitialisation du système
Fonction OSD LCD On/Off, Brightness Up, Brightness Down pour le module d'affichage CDS
Connecteur FAN externe 1x connecteur de ventilateur externe, bloc terminal à 4 broches
Alimentation Bouton d'alimentation 1x bouton d'alimentation ATX
Commutateur de mode d'alimentation 1x commutateur de mode AT/ATX
Entrée d'alimentation 9 - 48VDC, bloc terminal à 3 broches
Alimentation à distance 1x Connecteur de mise sous/hors tension à distance, bornier à 2 broches
Adaptateur d'alimentation (en option) AC/DC 12V/5A 60W, 24V/5A 120W ou 24V/9.2A 220W
Caractéristiques physiques Dimensions (LxHxP) 420 x 254 x 109,5 mm
Informations sur le poids 7.18 kg
Construction de la face avant Surface plate moulée sous pression
Montage Panneau / VESA / *Montage en rack (*avec kit de montage en option)
Conception physique - Conception sans ventilateur - Conception sans cavalier
Fiabilité et protection Protection contre l'inversion de l'alimentation Oui
Protection contre les surtensions - Plage de protection : 51~58V - Type de protection : arrêt de la tension de fonctionnement, remise sous tension au niveau prédéfini pour récupérer
Protection contre les surintensités 15A
Protection contre les surtensions 3.84 kV (impédance 12 ohms 1,2/50μs forme d'onde)
Sauvegarde de la batterie CMOS SuperCap intégré à la batterie CMOS Fonctionnement sans entretien
Protection ESD +/-8kV (air), +/-4kV (contact)
Système d'exploitation Windows - Windows 10 - Windows 8.1 - Windows 7
Linux Support par projet
Environnement Température de fonctionnement -10°C à 70°C (avec des périphériques à température étendue ; ambiance avec flux d'air selon IEC60068-2-1, IEC60068-2-2, IEC60068-2-14)
Température de stockage -température de stockage 20°C à 70°C
Humidité relative 95% RH à 39°C (sans condensation)
CEM CE, FCC, ICES-003 Classe A
Niveau IP Conforme à IP65 Panneau avant
Technologie Tactile Capacitif Projeté
Protection Contre Les Infiltrations IP65
Luminosité 1500nit, Haute
Résolution 1920x1080, FHD
GPU GPU intégré
Capacité De Mémoire Jusqu'à 64 Go
Type De Refroidissement Sans Ventilateur, Oui
Ports série (COM) 6 ports, 6 ports, RS-232/422/485
Ports USB 1 port, 4 ports, 5 ports, USB 2.0, USB 3.0
Ethernet Ports (LAN) 4 Ports, 4 Ports
Alimentation par Ethernet (PoE) PoE Ports
Sans fil Cellulaire, Wi-Fi
Audio Oui
Ports Vidéo 1x VGA, 1x DVI, 1 port, 3 ports, CDS
E/S numériques 16 DIO
Type De Stockage 1, 2, 2, 2,5", 5, CFast, mSATA
Type D'expansion 1, 1, 2, 3, Tout type d'extension, Mini PCI Express, PCI, PCI Express
Tension D'entrée 9-48 VDC, alimentation ATX, oui
Options De Montage Montage sur panneau, montage en rack, montage VESA
Température De Fonctionnement -10°C à 70°C, large
Certifications CE/FCC
Support du système d'exploitation Linux, Windows 10, Windows 10 IoT, Windows 10 Pro, Windows 7, Windows 8.1
