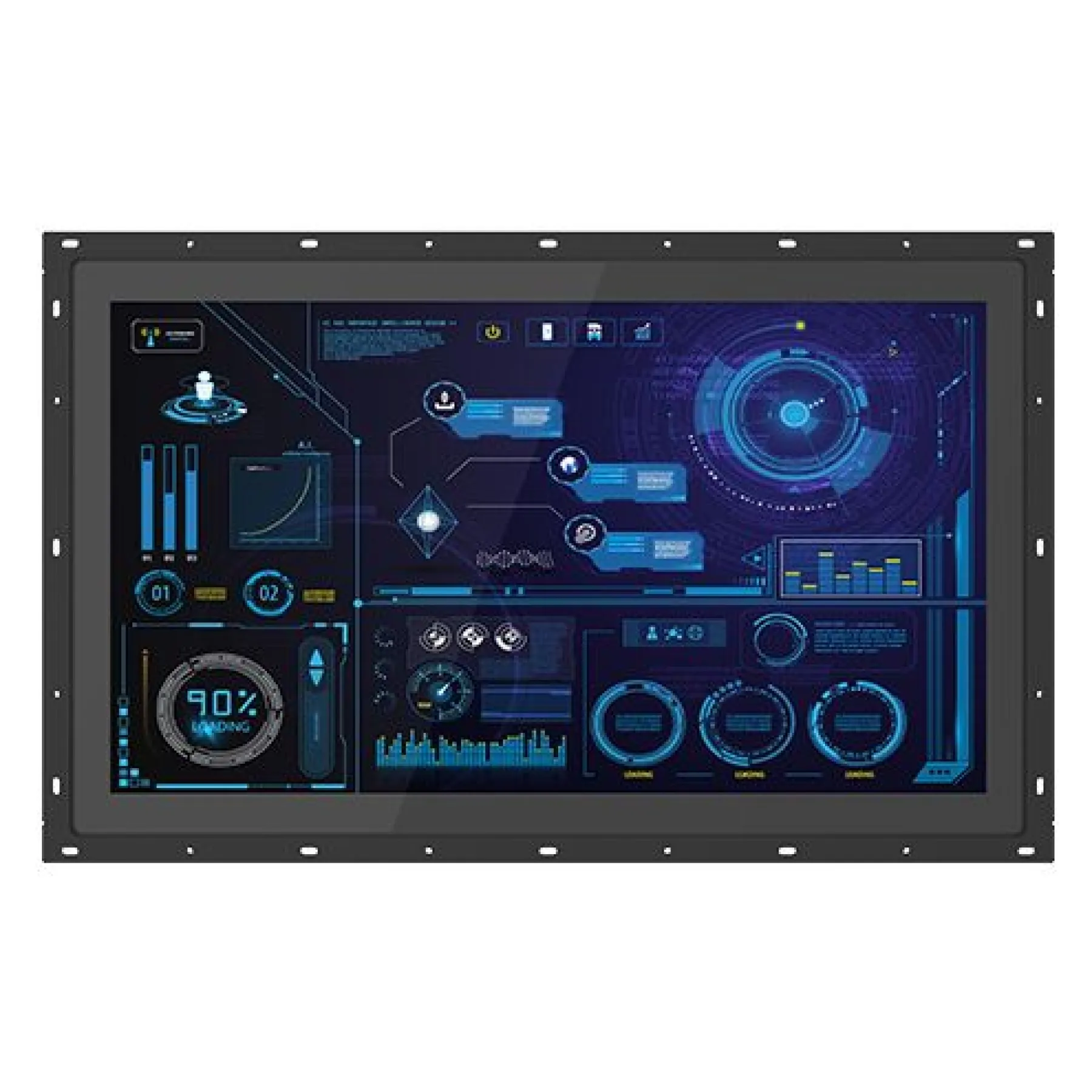

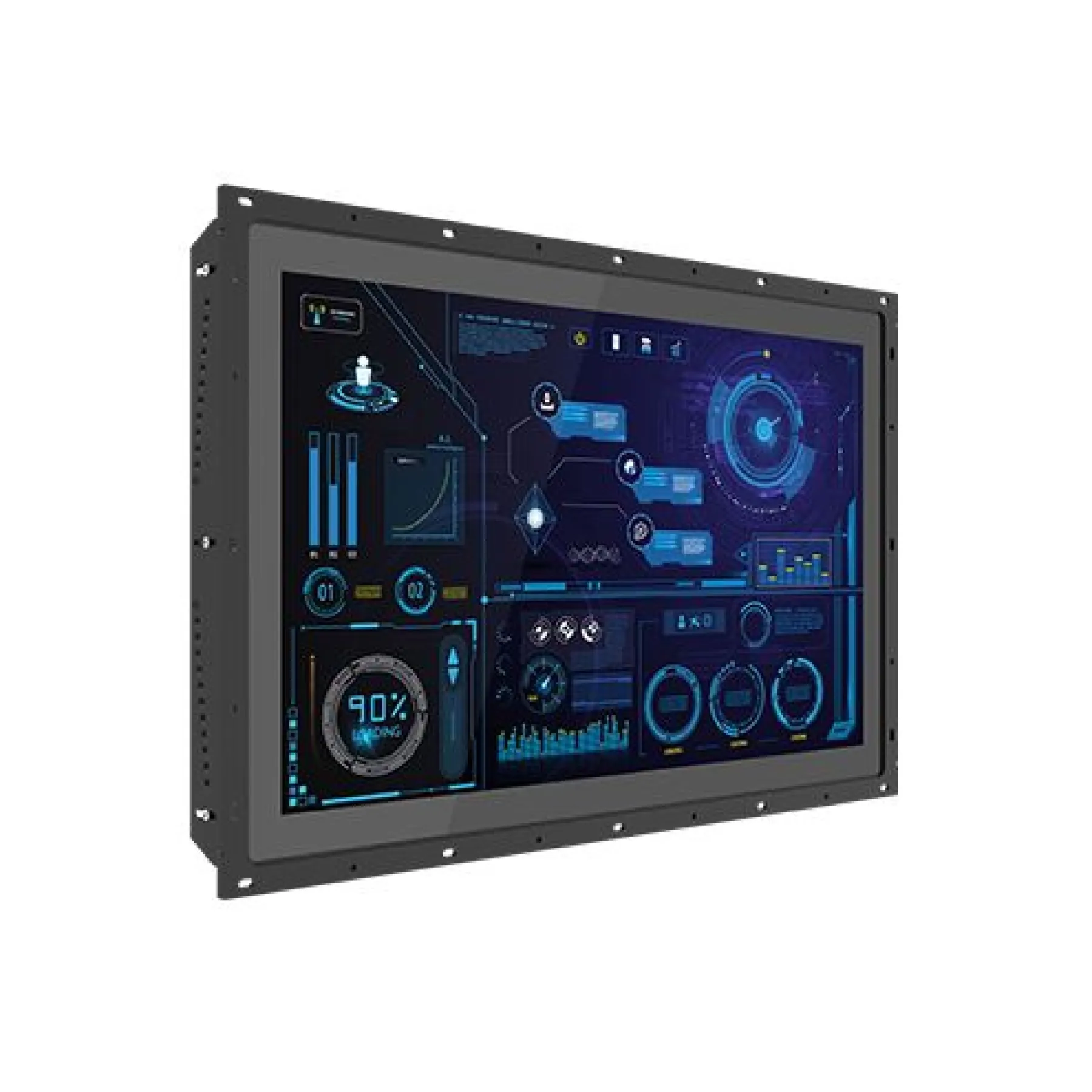

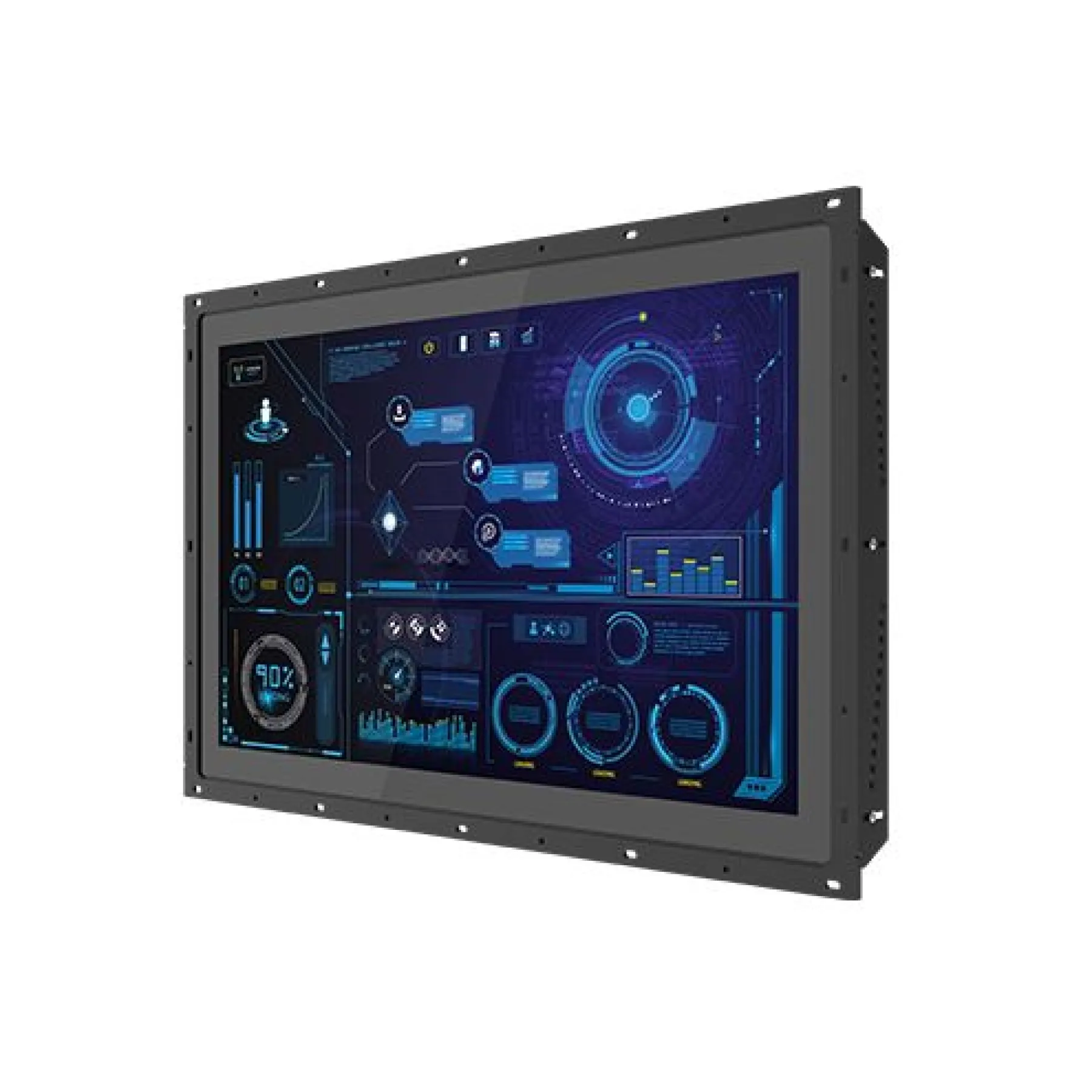

Série CO-W121C/P2002

Cincoze CO-W121C/P2002 Series Intel Core 6th Gen Core Fanless Touch Panel PC

CO-W121C/P2002 Series

  • 21.5″ TFT-LCD avec écran tactile capacitif projeté
  • Processeur Intel Core de 6ème génération série U intégré (15W)
  • 2x DDR4 SO-DIMM Socket, supporte jusqu'à 32 GB
  • Conçu avec un support de montage ajustable
  • Support plat / standard / VESA / montage en rack
  • Panneau avant conforme à la norme IP65
  • Température de fonctionnement étendue
  • Cincoze Prise en charge de la technologie CDS brevetée
-
+

Détails

All new open frame panel pc - CO-100/P2002 Series Fits Any Machine Perfectly

Cincozeles panels PC modulaires à cadre ouvert de haute performance (série CO-W121C/P2002) utilisent des processeurs Intel Core U qui offrent des capacités de traitement de données et d'informatique graphique de haute performance avec une faible consommation d'énergie de seulement 15W.

La série CO-100/P2002 prend en charge la technologie CFM qui étend les fonctions du système en fonction des besoins, avec des options telles que Power Ignition Sensing (IGN) et Power over Ethernet (PoE). La série comporte plusieurs tailles, ratios d'affichage (4:3 et 16:9) et options d'écran tactile. Sa structure intégrée, son support de montage réglable exclusif et la prise en charge de plusieurs méthodes de montage lui permettent de s'adapter parfaitement à des armoires de matériaux et d'épaisseurs différents. Sa conception robuste répond également aux besoins des applications dans les environnements industriels difficiles.

Haute performance et économie d'énergie

Les processeurs Intel Core de la série U offrent des capacités de traitement des données et de calcul graphique de haute performance avec une faible consommation d'énergie de 15 W, une mémoire pouvant atteindre 64 Go et deux disques durs/SSD de 2,5".

High Performance and Power Saving Patented CDS Technology technologie CDS brevetée

La technologie brevetée CDS (Convertible Display System) facilite la maintenance et offre une grande souplesse pour les mises à niveau futures. Pour augmenter la taille de l'écran, remplacez le module d'affichage, ou pour augmenter les performances du système, remplacez le module informatique. (Brevet n° M482908)

Flexibilité pour diverses applications

Les emplacements d'extension Mini-PCIe et PCI/PCIe prennent en charge les cartes d'acquisition de données, les cartes de contrôle de mouvement, l'extension des E/S et d'autres applications.

[Emplacement d'extension PCI/PCIe disponible Modèle : CO-W121C/P2002E ]

Flexibility for Various Applications Flexible Design and Easy Installation Conception flexible et installation facile

Le support de montage réglable exclusif avec réglage de l'épaisseur et deux méthodes de verrouillage du panneau (type panneau ou type bossage) rendent le PC modulaire plus facile et plus pratique à intégrer dans les machines industrielles.

Structure intégrée en instance de brevet

En standard, le panel pc modulaire à cadre ouvert peut être déployé dans des machines d'équipement, mais en retirant le support de montage, il devient un panel pc autonome à utiliser avec un support VESA ou dans un rack 19".

Integrated Structure Strong, Reliable and Durable Solide, fiable et durable

Répond aux exigences des applications IHM dans les environnements industriels difficiles : Panneau avant IP65 étanche à l'eau et à la poussière, sans ventilateur, température étendue (0-70°C) et tension étendue (9-48 VDC).

wide temperature support (0-70°C) front IP65 dustproof and waterproof protection

Téléchargements

Assured Systems Fiche technique (PDF)

Une édition PDF de cette page avec les fiches techniques des fabricants

Intégration Du Système

N'hésitez pas à nous demander comment nous pouvons configurer votre solution

Opérations Mondiales

Nous fournissons et assurons le support des produits par l'intermédiaire de nos bureaux dans le monde entier

Garantie Complète

Garanties de premier plan sur toutes les solutions en standard

Support Technique

Des ingénieurs expérimentés sont à votre disposition pour soutenir votre projet

Vous Ne Trouvez Pas Ce Que Vous Voulez ?

Spécifications

Affichage
Taille de l'écran LCD 21.5" (16:9)
Résolution 1920 x 1080
Luminosité 300 cd/m2
Rapport de contrat 5000 : 1
Couleur de l'écran LCD 16.7M
Taille des pixels 0.24825 (H) x 0,24825 (V) mm
Angle de vision 178 (H) / 178 (V)
Rétro-éclairage MTBF 50 000 heures
Écran tactile
Type d'écran tactile Capacitif projeté
Physique
Dimensions (L x P x H) 550 x 343,7 x 63,3
Poids 7.16 kg
Construction Conception monobloc et à cadre mince
Type de montage Plat / Standard / VESA / Montage en rack
Support de montage Support de montage préinstallé avec conception ajustable (supporte 11 niveaux d'ajustement différents)
Protection
Protection contre les infiltrations Panneau avant conforme à la norme IP65 * conforme à la norme IEC60529
Environnement
Température de fonctionnement de 0°C à 70°C
Température de stockage -de 20°C à 70°C
Humidité de l'air 80% RH à 40°C (sans condensation)
CEM CE, UKCA, FCC, ICES-003 Classe A
Sécurité UL, cUL 62368-1 (en cours)
Nom du modèle P2002 P2002E
Système
Processeur Processeurs intégrés 6e Intel Core U (Skylake)- Processeur Intel Core i5-6300U (3M Cache, jusqu'à 3,00 GHz)- Processeur Intel Core i3-6100U (3M Cache, 2,30 GHz)- TDP : 15 W
Mémoire 2x DDR4 2133 MHz SO-DIMM SocketsSupport Un-buffered et Non-ECC Type jusqu'à 64 GB
BIOS BIOS SPI AMI 64Mbit
Graphique
Moteur graphique Intel HD Graphics 520
Sortie d'affichage maximale Prise en charge d'un triple affichage indépendant (1x CDS, 1x VGA, 1x DVI-D)
VGA 1x connecteur VGA (jusqu'à 1920 x 1080 @ 60Hz), DB-15
DVI-D 1x connecteur DVI-D (jusqu'à 1920 x 1080 @ 60Hz)
Audio
Codec audio Realtek ALC888, audio haute définition
E/S
LAN 2x GbE LAN (supporte WoL, Teaming, Jumbo Frame & PXE), RJ45- GbE1 : Intel I219LM- GbE2 : Intel I210
PoE 2x PoE+ (avec module CFM PoE en option) - Conforme à la norme IEEE 802.3at, offre jusqu'à 25,5 W par port
USB 4x USB 3.2 Gen1 (Type A), 1x USB 2.0(Type-A)
Port série 6x RS-232/422/485 avec contrôle de flux automatique, support 5V/12V, DB9 (compatible avec un câble série de type fin avec une longueur de connecteur inférieure à 25mm.)
E/S 16x E/S numériques isolées (8in/8out), bloc terminal 10 broches
Sortie ligne et entrée micro 1x sortie ligne et 1x entrée micro, prise téléphonique 3,5 mm
Commutateur de mode d'alimentation 1x commutateur de mode AT/ATX
Interrupteur d'alimentation 1x Interrupteur marche/arrêt
Bouton de réinitialisation 1x bouton de réinitialisation
Mise sous/hors tension à distance 1x Connecteur de mise sous/hors tension à distance, bornier à 2 broches
Ventilateur externe 1x Connecteur de ventilateur externe, bornier à 4 broches
Stockage
SSD/HDD 2x 2.5″ SATA HDD/SSD Bay, Support RAID 0/1 (Gen3)
mSATA 2x mSATA (un partagé par le socket Mini-PCIe) (Gen2)
CFast 1x prise CFast (Gen3)
Extension
PCI Express 1x PCI ou 1x PCIex4 Emplacement d'extensionCarte d'extension en option : 1x PCI, 1x PCIex4Dimensions maximales de la carte d'extension (H x L) : 100mm x 200mm
Mini PCI Express 2 prises Mini-PCIe de taille normale
Prise SIM 1x prise SIM
Interface CFM (module de fonction de contrôle) Module CFM IGN en option pour la fonction d'allumage de l'alimentationModule CFM PoE en option pour la fonction d'alimentation par Ethernet
Technologie CDS (Convertible DisplaySystems) 1x interface CDS, connecteur PCI compact
Supports d'E/S 1x support d'E/S universel
Trou d'antenne 4x Trou d'antenne
Codec audio
Codec audio Realtek ALC888, audio haute définition
Redémarrage instantané Prise en charge de la technologie de redémarrage instantané (0,2 sec)
Fonction OSD LCD On/Off, Brightness Up, Brightness Down pour le module d'affichage CDS
Haut-parleur interne AMP 2W + 2W
Sauvegarde de la batterie CMOS SuperCap intégré à la batterie CMOS Fonctionnement sans entretien
Chronomètre Watchdog Programmable par logiciel Prend en charge 256 niveaux Réinitialisation du système
Alimentation
Alimentation AT/ATX Prise en charge du mode AT, ATX
Entrée d'alimentation 1x Connecteur de bloc terminal à 3 broches avec entrée d'alimentation 9~48VDC
Adaptateur d'alimentation (en option) 1x AC/DC 12V/5A, 60W ou 24V/5A 120W en option
Dimensions
Dimensions ( L x P x H ) 254.5 x 220 x 54 mm 254.5 x 220 x 72 mm
Informations sur le poids 2.92 kg 3.18 kg
Construction mécanique Aluminium extrudé avec métal résistant
Montage Support mural / VESA / CDS
Conception physique Conception sans ventilateurConception sans cavalier
Fiabilité et protection
Entrée d'alimentation inversée Oui
Protection contre les surtensions Plage de protection : 51~58VProtection Type : arrêt de la tension de fonctionnement, remise sous tension au niveau actuel pour récupérer
Protection contre les surintensités 15A
Protection contre les décharges électrostatiques +/-8kV (air), +/-4kV (contact)
Protection contre les surtensions 2kV
Batterie CMOS de secours SuperCap intégré à la batterie CMOS Fonctionnement sans entretien
Système d'exploitation
Microsoft Windows Windows10, Windows 8.1, Windows 7
Linux Noyau Linux 4.4
Environnement
Température de fonctionnement Température de fonctionnement : -25°C à 70°C (avec des périphériques à température étendue ; ambiance avec flux d'air conforme à IEC60068-2-1, IEC60068-2-2, IEC60068-2-14)
Température de stockage Température de stockage : -40°C à 85°C
Humidité relative Humidité relative : 95% RH à 40°C (sans condensation)
Chocs Fonctionnement, 50 Grms, durée demi-sinusoïdale 11 ms (avec SSD, selon IEC60068-2-27)
Vibrations Fonctionnement, 5 Grms, 5-500 Hz, 3 axes (avec SSD, selon IEC60068-2-64)
CEM CE, UKCA, FCC, ICES-003 Classe A
