mPCIe-IIRO-4

mPCIe 4-Kanal Isolierter DI und Relaisausgang mit Zustandsänderung

mPCIe-IIRO-4

-
+

Einzelheiten

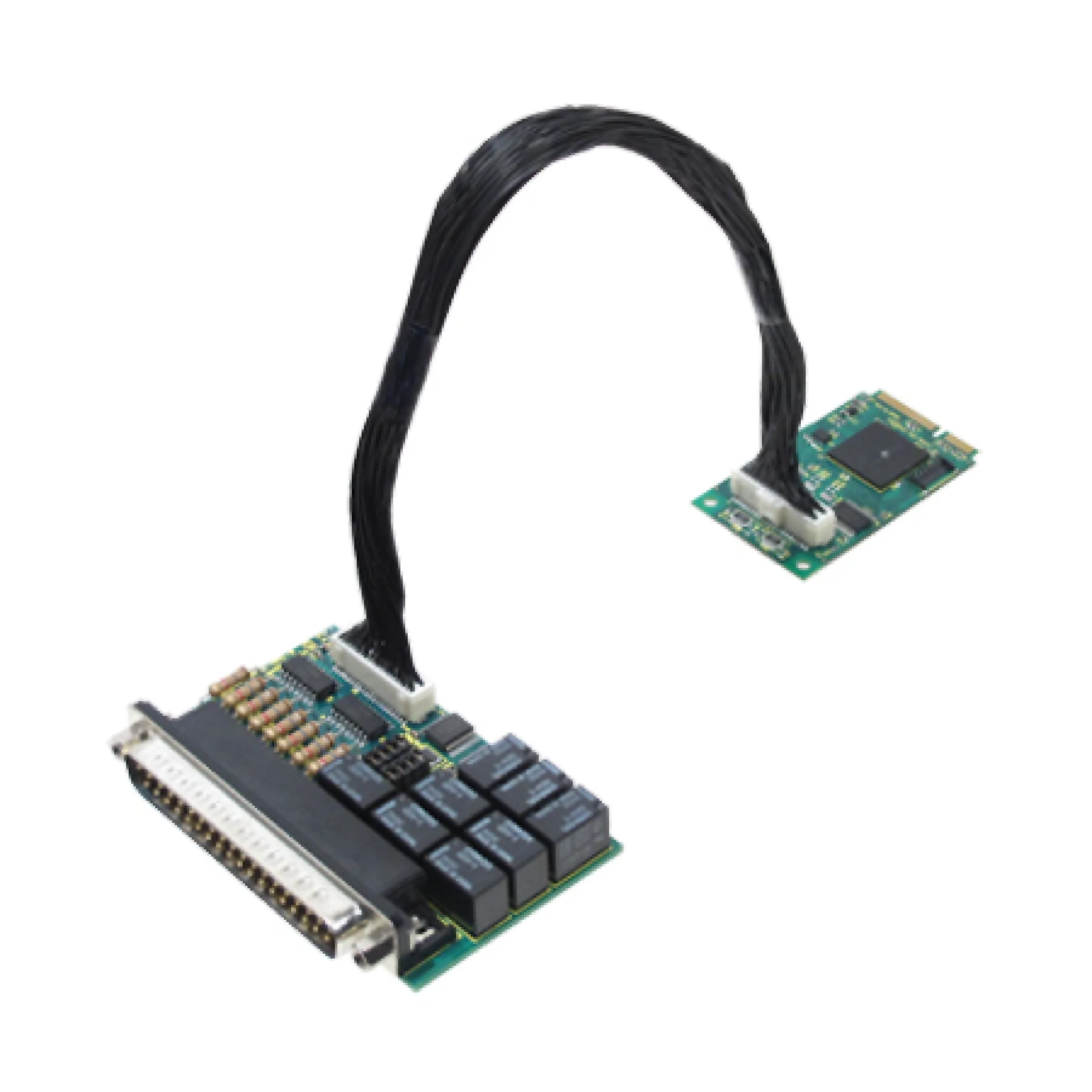

Die mPCIe-IIRO-4 besteht aus einer Typ F1 PCI Express Mini Card (mPCIe) Schnittstellenkarte, die über ein mitgeliefertes 9"-Kabel mit einem DB-37M Isolationsmodul im Mobile-ITX-Format verbunden wird. Das Modul ist so konzipiert, dass es sich in jeder Anwendungsumgebung leicht in die Schalttafel einbauen lässt.

Die nicht polarisierten Eingänge unterstützen sowohl Wechsel- als auch Gleichstrom, und mit Hilfe von Konfigurationssteckern können 4,7 ms-Eingangsfilter pro Kanal aktiviert werden, was für den Wechselstrombetrieb erforderlich ist. Die isolierten Eingänge unterstützen Spannungen von 3 bis 31 VDC/VAC RMS [40Hz bis 10000Hz] sowie Standard 12/24 AC Steuertransformatorsignale.

Bei den Ausgängen handelt es sich um 5 elektromechanische Relais der Form C ("Single-pole, double-throw", oder SPDT) und 3 der Form A (SPST), die mit 1 A Dauerstrom belastet werden können.

Bestellinformationen

  • mPCIe-IIRO-4 - mPCIe 4-Kanal Isolierter DI und Relaisausgang mit Zustandsänderung

Herunterladen

Assured Systems Datenblatt (PDF)

Eine PDF-Ausgabe dieser Seite mit unterstützenden Herstellerdatenblättern

System Integration

Bitte fragen sie uns, wie wir ihre lösung konfigurieren können

Globale Operationen

Wir liefern und unterstützen produkte über niederlassungen auf der ganzen welt

Volle Garantie

Branchenführende garantien für alle lösungen als standard

Technische Unterstützung

Erfahrene ingenieure stehen für ihr projekt bereit

Sie Können Nicht Finden, Was Sie Suchen?

Spezifikation

  • Isolierte Eingänge
    • Anzahl: 4
    • Typ: Nicht gepolt, optisch voneinander und vom Computer isoliert (CMOS-kompatibel)
    • Spannung: 3 bis 31 DC oder AC RMS (40 bis 10000Hz)
    • Isolierung: 500V Kanal-zu-Masse und Kanal-zu-Kanal
    • Widerstand: 1,8KΩ in Reihe mit Optokoppler
    • Filterverhalten
      • Anstiegszeit: 4.7 ms
      • Abfallzeit: 4.7 ms
    • Nicht-Filter-Reaktion
      • Anstiegszeit: 10 μs
      • Abfallzeit: 30 μs
  • Relais-Ausgänge
    • Anzahl: 4
    • Typ: 5 Form C (SPDT) und 3 Form A (SPST), Ag mit Au-Mantel, einfache Querstange für mPCIe-IIRO-8; 4 Form C für mPCIe-IIRO-4
    • AC-Last: 0,5 A bei 125 VAC (62,5 VA max)
    • DC-Last: 1A bei 24 VDC (30 W max)
    • Schaltspannung: 125 VAC, 60 VDC, max
    • Schaltstrom: 1A max
    • Kontaktwiderstand: 100 mΩ, max
    • Kontaktlebensdauer: 5 Millionen Betätigungen, min
  • Umgebungsbedingungen
    • Temperatur
      • Betrieb: 0°C bis 70°C (Option -T für Industrietemperatur -40°C bis 70°C bestellen)
      • Lagerung: -65°C bis 150°C
    • Luftfeuchtigkeit: 5% bis 95%, nicht kondensierend
    • Erforderliche Leistung: +3,3 VDC @ 730 mA (typisch), alle Relais eingeschaltet
  • Physikalisch
    • eigenschaften der mPCIe-Karte
      • Gewicht: 6,2 Gramm
      • Größe
        • Länge: 50,95mm (2,006″)
        • Breite: 30,00mm (1,181″)
      • E/A-Anschluss
        • Auf der Karte: Molex 501190-4017 40-polige Verriegelung
        • Stecken: Molex 501189-4010
    • Merkmale der Isolierplatte
      • Gewicht: 51,4 Gramm, (+11,2 Gramm für das 9″-Kabel)
      • Größe (im Mobile-ITX-Format)
        • Länge: (2,952″)
        • Breite: (1.1.772″)
    • E/A-Anschluss
      • An Bord: Stecker, D-Sub-Miniatur, 37-polig
      • Stecken: Buchse, D-Sub-Miniatur, 37-polig
