L-8024

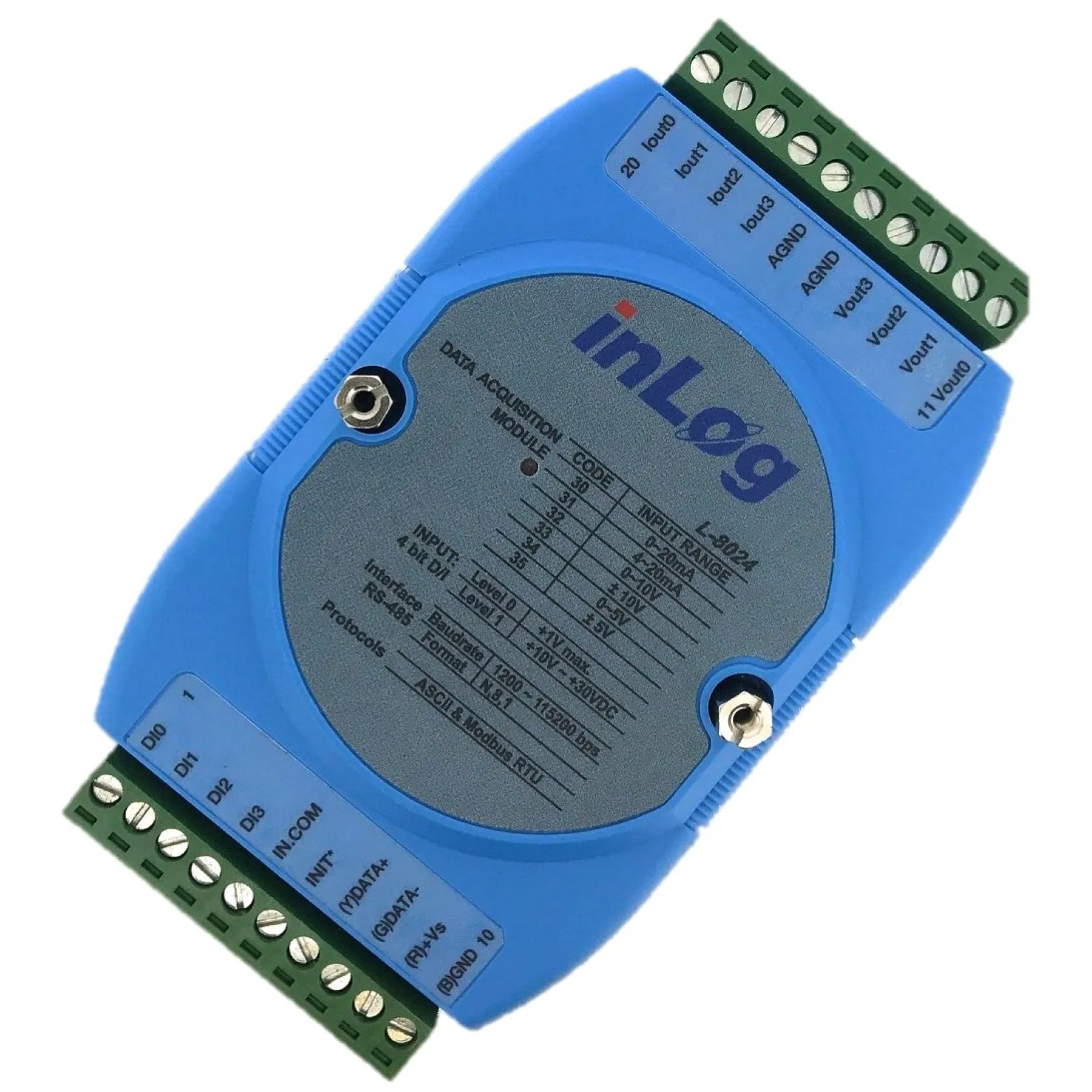

InLog L-8024 4-Kanal-Analogausgang 4-Kanal-Digitaleingang Modul

L-8024

  • 4 isolierte analoge Ausgangskanäle
  • 14 Bits analoge Auflösung
  • Programmierbarer Spannungs-/Strombereich mit Slew Rate
  • Programmierbarer Einschaltwert und sicherer Wert
  • 3000Vrms Isolationsspannung für A/O-Kanal
  • 4 isolierte digitale Eingangskanäle
  • Unterstützt ASCII-Format-Protokoll und Modbus-RTU-Protokoll
  • Programmierbarer Host-Watchdog-Timer zum Schutz vor Host-Ausfällen
-
+

Einzelheiten

Die L-8000 DIO-Module sind eine Reihe von intelligenten Sensor-Computer-Schnittstellenmodulen mit eingebautem Mikroprozessor. Sie bieten Datenvergleichs- und digitale Kommunikationsfunktionen. Einige Module bieten digitale E/A-Leitungen zur Steuerung von Relais und TTL-Geräten.

Die Module der Serie L-8000 sind vollständig kompatibel zu den Serien Advantech ADAM-4000, ADlin NμDAM-6000 und ICP I-7000. L-Module können an alle Computer und Terminals angeschlossen werden und mit diesen kommunizieren. Sie verwenden RS-485-Übertragungsstandards und kommunizieren mit dem ASCII-Format-Protokoll (Standard) oder dem Modbus-RTU-Protokoll (für Firmware-Version D02.01 und später), was bedeutet, dass L-Module in praktisch jeder Hochsprache programmiert werden können.

Bis zu 256 L-Module können mit Hilfe des L RS-485-Repeaters an ein RS-485-Multidrop-Netzwerk angeschlossen werden, wodurch sich die maximale Kommunikationsdistanz auf 4.000 Fuß erhöht.

Herunterladen

Assured Systems Datenblatt (PDF)

Eine PDF-Ausgabe dieser Seite mit unterstützenden Herstellerdatenblättern

System Integration

Bitte fragen sie uns, wie wir ihre lösung konfigurieren können

Globale Operationen

Wir liefern und unterstützen produkte über niederlassungen auf der ganzen welt

Volle Garantie

Branchenführende garantien für alle lösungen als standard

Technische Unterstützung

Erfahrene ingenieure stehen für ihr projekt bereit

Sie Können Nicht Finden, Was Sie Suchen?

Spezifikation

Schnittstelle
Kommunikation RS485, 2 Drähte
Übertragungsrate (bps) 1200, 2400, 4800, 9600, 19.2K, 38.4K, 115.2K
Protokoll ASCII-Format und Modbus RTU-Protokoll
Analoger Ausgang
Ausgangstyp mA, V
Analoge Kanäle 4
Analoge Auflösung 14 Bits
Ausgangsbereich 0~20 mA, 4~20 mA, 0~+5V, ±5V, 0~+10V und ±10V
Programmierbare Ausgangssteilheit 0.125 bis 2048 mA/Sekunde
Stromlastwiderstand Extern 24V/1050 Ohm
Spannungsausgang max. 5mA
Messgenauigkeit ±0,1% des FSR für Stromausgang±0,2% des FSR für Spannungsausgang
Nullpunktdrift Spannungsausgang: ±30μV/°C
Strom-Ausgang ±0,2μA/°C
Spanne Temperaturkoeffizient ±25 ppm/°C
Isolationsspannung 3000VDC
Isolierung DI-Kanäle 4
Logischer Pegel 0 max. +1V
Logischer Pegel 1 +10 ~ +30Vdc
Isolation Spannung 3750Vrms
Watchdog-Funktion
Modulinterner Watchdog-Timer 200 ms
Schwellenwert für Stromausfälle 4.65V
Sicherheitswert 2 digitale Ausgangskanäle
Host-programmierbarer Watchdog 100 ms ~ 25.500 sec
LED-Anzeige 5 1/2-stellige Anzeige (nur 8024D)
Isolationsspannung 3000VDC
Überspannungsschutz ±40V
Verbrauch 2,4W (8024), 3,0W (8024D)
