Avalue EMX-Q87R Intel 4. Gen. Core, Pentium, Celeron Mini ITX Motherboard
End of Life
- Intel LGA1150 Sockel Unterstützt Core Refresh i7/i5/i3, Pentium und Celeron Prozessoren der 4. Generation (Max. TDP bei 95W)
- Intel Q87-Chipsatz
- 2 x 204-Pin DDR3 1333/1600 MHz SO-DIMM unterstützt bis zu 16 GB
- VGA, HDMI, DP, Zweikanal 18/24-Bit LVDS
- 1 x Intel I217LM PCI-e Gigabit Ethernet PHY
- 1 x Intel I211AT PCI-e Gigabit-Ethernet
- Realtek ALC892 Unterstützt 5.1-CH HD Audio Codec
- TI TPA2012D2RTJT Stereo Class-D 2W x 2 Audio-Verstärker
- 1 x Mini PCI-e Unterstützt mSATA, 1 x PCI-e x 16, 1 x CFast
- 4 x SATA III, 6 x USB 3.0, 6 x USB 2.0
- 3 x RS-232, 1 x RS-232/422/485, 1 x 8-bit GPIO
- Unterstützt RAID 0, 1, 5, 10, iAMT 9.0
- TPM 1.2 (optional)
- AT/ATX-Stromversorgung
Discontinued
This product is end of life. There may still be stock available; please contact us for more information or suitable replacement solutions.
Einzelheiten

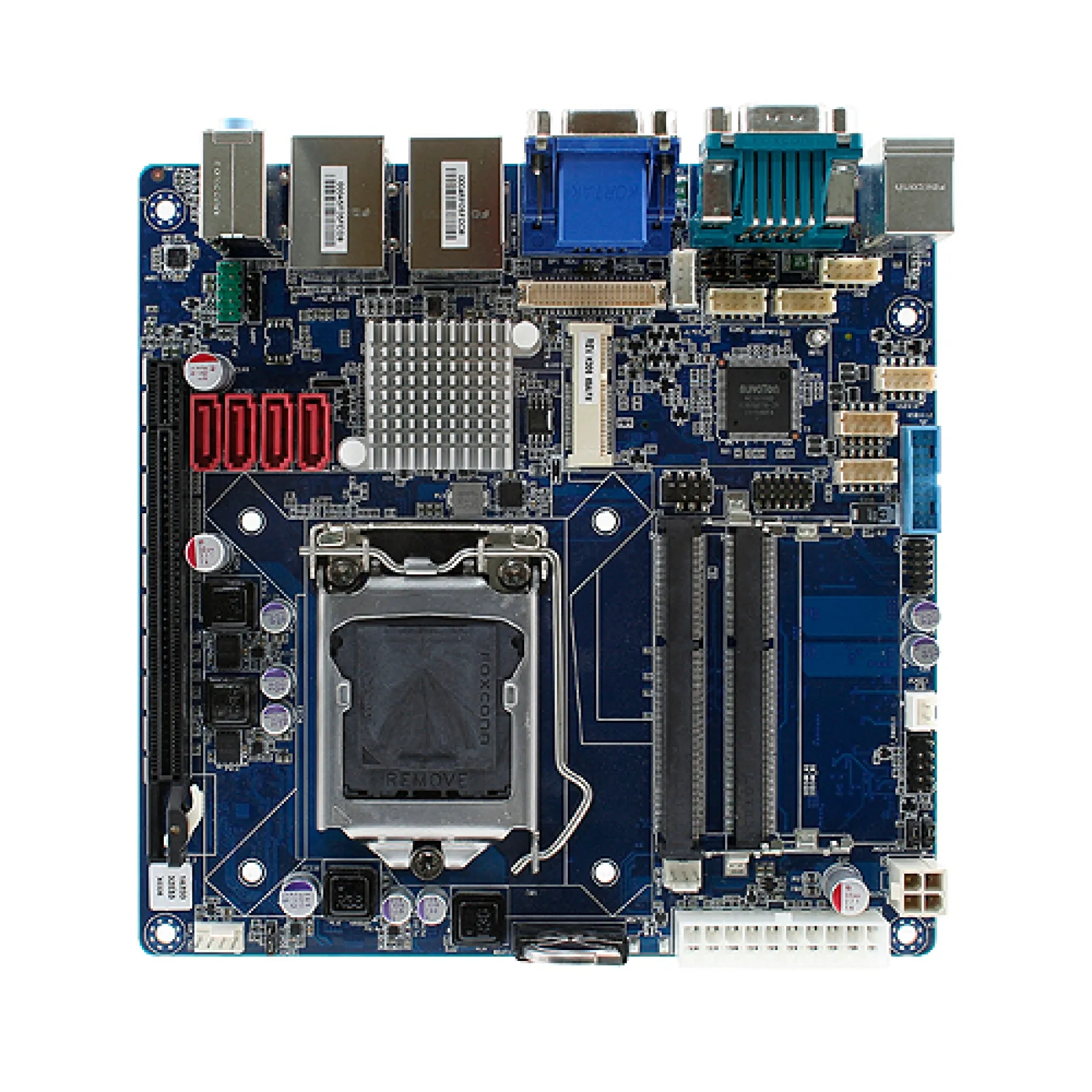

Das Avalue EMX-Q87R ist ein Industrie-Motherboard im Mini-ITX-Format mit Intel LGSockel A1150 und Q87-Chipsatz. Es ist eine Low-Power- und Low-Profile-Lösung.
Bestellinformationen
| EMX-Q87R-A1R | Intel® CoreTM Refresh der 4. Generation i7/ i5/ i3 Mini ITX-Motherboard mit Intel® Q87 Express-Chipsatz |
Herunterladen
Assured Systems Datenblatt (PDF)
Eine PDF-Ausgabe dieser Seite mit unterstützenden Herstellerdatenblättern
System Integration
Bitte fragen sie uns, wie wir ihre lösung konfigurieren können
Globale Operationen
Wir liefern und unterstützen produkte über niederlassungen auf der ganzen welt
Volle Garantie
Branchenführende garantien für alle lösungen als standard
Technische Unterstützung
Erfahrene ingenieure stehen für ihr projekt bereit
Sie Können Nicht Finden, Was Sie Suchen?
Spezifikation
| Prozessor | Intel® LGSockel A1150 Unterstützt Core™ Refresh i7/i5/i3, Pentium® und Celeron® Prozessoren der 4. Generation (Max. TDP bei 95W) |
| System-Chipsatz | Intel® Q87-Chipsatz |
| System-Speicher | 2 x 204-Pin DDR3 1333/1600 MHz SO-DIMM unterstützt bis zu 16 GB |
| E/A-Chip | Nuvoton NTC6106D |
| BIOS | AMI uEFI BIOS, 64Mbit SPI Flash ROM; iAMT 9.0 Unterstützt |
| Watchdog-Timer | H/W-Reset: 1sec. ~ 65535sec./min. und 1sec. oder 1min./Schritt |
| H/W Status Monitor | Überwachung von Systemtemperatur und -spannung mit automatischer Drosselungssteuerung |
| Erweiterung | 1 x PCI-e x 16, 1 x Mini PCI-e Unterstützt mSATA (Umschaltung über Jumper), 1 x Cfast |
| USB | 6 x USB 3.0, 6 x USB 2.0 |
| SATA | 4 x SATA III |
| COM-Anschluss | 3 x RS-232, 1 x RS-232/422/485 |
| DIO | 1 x 8-Bit-GPIO |
| MIO | 1 x PS/2 Tastatur, 1 x PS/2 Maus |
| Andere | TPM 1.2 SLB9635 (optional) |
| Chipsatz | Intel® CPU der 4. Generation integriert |
| Auflösung | VGA: 1920 x 1200 @ 60HzHDMI: 4096 x 2160 @ 24HzLVDS: 1920 x 1080 @ 60HzDP: 3840 x 2160 @ 60Hz |
| Mehrere Displays | Dreifach-Anzeige |
| Chipsatz | Realtek ALC892 unterstützt 5.1-CH |
| Audio-Schnittstelle | Mikrofon-Eingang, Line-Out, Line-In |
| Audio-Verstärker | TI TPA2012D2RTJT Stereo Class-D 2W x 2 Audio-Verstärker |
| Chipsatz | 1 x Intel® I217LM, 1 x Intel® I211AT |
| Ethernet-Schnittstelle | 10/100/1000 Base-Tx GbE-kompatibel |
| LAN-Anschluss | 2 x RJ-45 |
| Strombedarf | +12V/+5V/5Vsb/+3.3V/-12V |
| Stromversorgungs-Typ | AT/ATX |
| Betriebstemperatur | 0°C ~ 60°C (32°F ~ 140°F) |
| Lagertemperatur | 0°C ~ 60°C (32°F ~ 140°F) |
| Luftfeuchtigkeit bei Betrieb | 0% ~ 90% Relative Luftfeuchtigkeit, nicht kondensierend |
| Abmessungen (L x B) | 6.69″ x 6.69″ (170mm x 170mm) |
| Gewicht | 1.03lbs (0.47kg) |
