RDI-54

Detalles

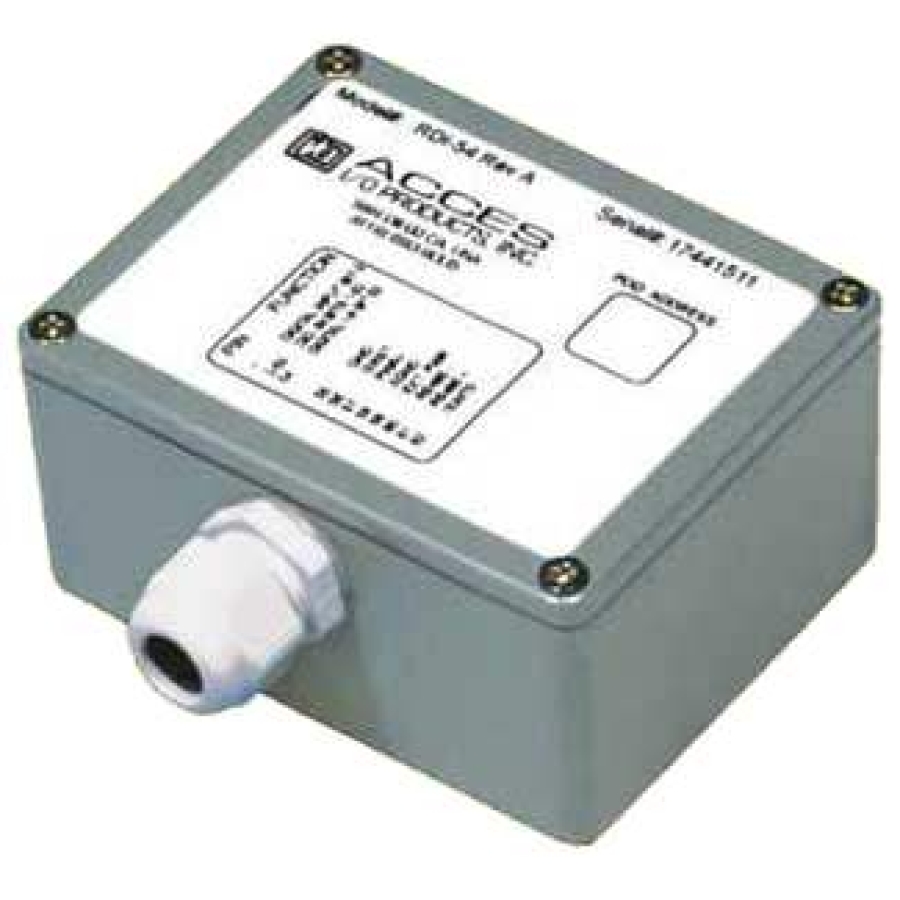

El modelo RDI-54 es una unidad inteligente de interfaz de entrada digital paralela a ordenador de 54 bits. Se presenta en una caja NEMA 4 para su instalación remota en entornos difíciles. No hay interruptores ni puentes para activar el funcionamiento semidúplex. Sin embargo, hay puentes que pueden colocarse para puentear los optoaisladores si se desea. La comunicación puede ser de hasta 19,2 Kbaudios en el modo aislado y de hasta 28,8 Kbaudios en el modo no aislado. (Las entradas digitales pueden leerse en bytes de 8 bits con tensiones de entrada de hasta 50 VDC. Las líneas de entrada se enclavan en siete registros de 8 bits y las salidas de los registros se multiplexan al bus de datos del microcontrolador. Los registros pueden escanearse de forma secuencial o aleatoria, byte a byte. Los indicadores de cambio de estado pueden activarse en cualquiera de los bits de entrada y pueden leerse a través del puerto serie. Esto resulta especialmente útil en aplicaciones en las que es necesario detectar cierres o aperturas de contactos. Esta capacidad de detección de cambio de estado se activa bit a bit. Un temporizadorwatchdog integrado reinicia el pod si, por alguna razón inesperada, el microcontrolador se "cuelga" o la tensión de alimentación cae por debajo de 4,75 VCC. Además, los datos recogidos por el pod se almacenan en la memoria RAM local para su posterior acceso a través del puerto serie del ordenador. Esta característica facilita un modo de funcionamiento autónomo. Por ejemplo, se puede acercar al pod un ordenador portátil o laptop que tenga un puerto RS-485, conectarlo y recoger los datos.

Información para pedidos

• RDI-54
• U-RDI-54
• WM-RDI-54
• E-RDI-54
• S-RDI-54

Descargas
